AWG通常用于波分复用（WDM）系统中的光复用器(optical (de)multiplexers），它能够将多个波长的光复合到单一的光纤中，提高光纤网络的传播效率。

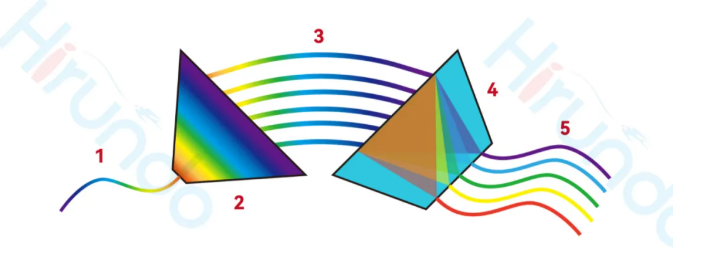

01 AWG组成结构
输入波导
这是光信号的入口，负责将DWDM信号引入AWG。
输入星形耦合器
位于输入波导之后，其功能是将光信号均匀分配到各个阵列波导中。此过程与波长无关，即所有波长被无差别地分配到阵列波导中。
阵列波导
这是一组长度成等差级数的波导。例如，第一根波导的长度是L0，第i根波导的长度Li为某个等差数列的项。这些波导对多光束产生相位差，各光束的相位也成等差级数。
输出星形耦合器
位于阵列波导之后，其功能是将经过阵列波导处理后的光信号聚焦到不同的输出波导中。由于阵列波导产生的相位差，不同波长的光信号会被聚焦到输出星形耦合器中的不同位置，进而被不同的输出波导接收。
输出波导
负责将解复用后的光信号从AWG中导出，每个输出波导对应一个特定的波长。
DWDM信号从输入波导进入输入星形耦合器，经自由传输之后，被分配到阵列波导之中。这个分配过程与波长无关，所有波长被无差别的分配到阵列波导之中。阵列波导对多光束产生相位差，各光束的相位成等差级数，这与传统光栅中的情况类似。不同波长被色散展开，并聚焦在输出星形耦合器中的不同位置。不同波长被不同的波导接收，从而实现对DWDM信号的并行解复用。
02 AWG分类
有热AWG
工作原理：有热AWG需要使用温度控制器和温度控制电路使其长期工作在一个固定的温度下（通常是65℃～85℃），以达到稳定中心波长的目的。
应用：在需要温度控制或热稳定性的光通信系统中使用。适用于对温度稳定性要求较高，且功耗不是主要考虑因素的应用场景。
无热AWG
工作原理：无热AWG采用特殊设计和工艺，使波长不随外界温度变化而变化，不采用任何加热装置和控制电路，亦无需电路的辅助。
应用：适用于温度波动较大的环境或不需要额外温度控制的场景。特别适用于无电源供应或温度波动较大的环境，如城域网域和长距离DWDM光纤通信系统。
03 AWG优势
与其它波分产品相比（FBG和TTF等技术），AWG具有集成度高、通道数目多、插入损耗小、易于批量自动化生产等优点。
华瑞高采用激光切割工艺对AWG原材料进行加工，具有效率高，精度高，品质高等优势。

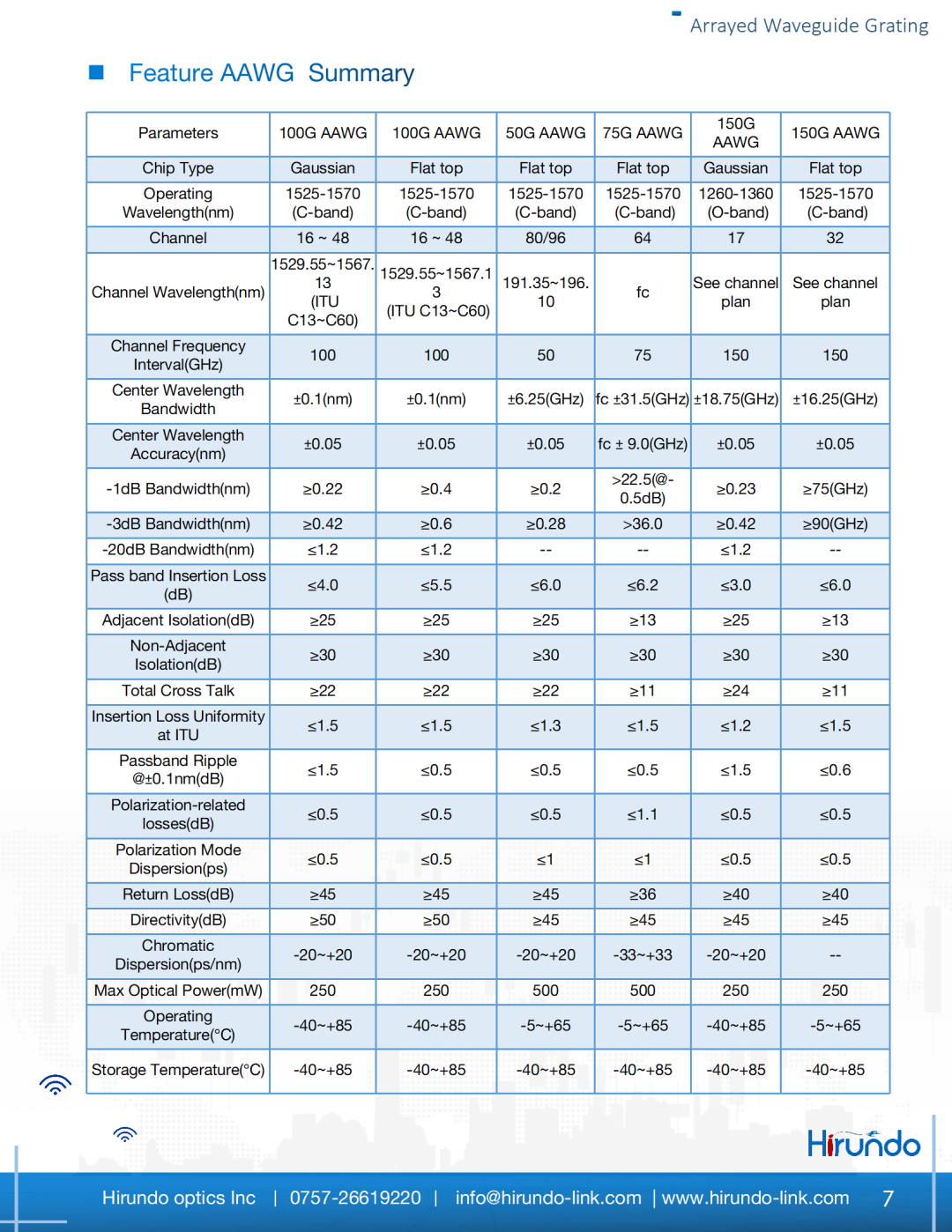

华瑞高亦可提供不同类型的AAWG以满足客户需求，如下：
04 AWG的应用

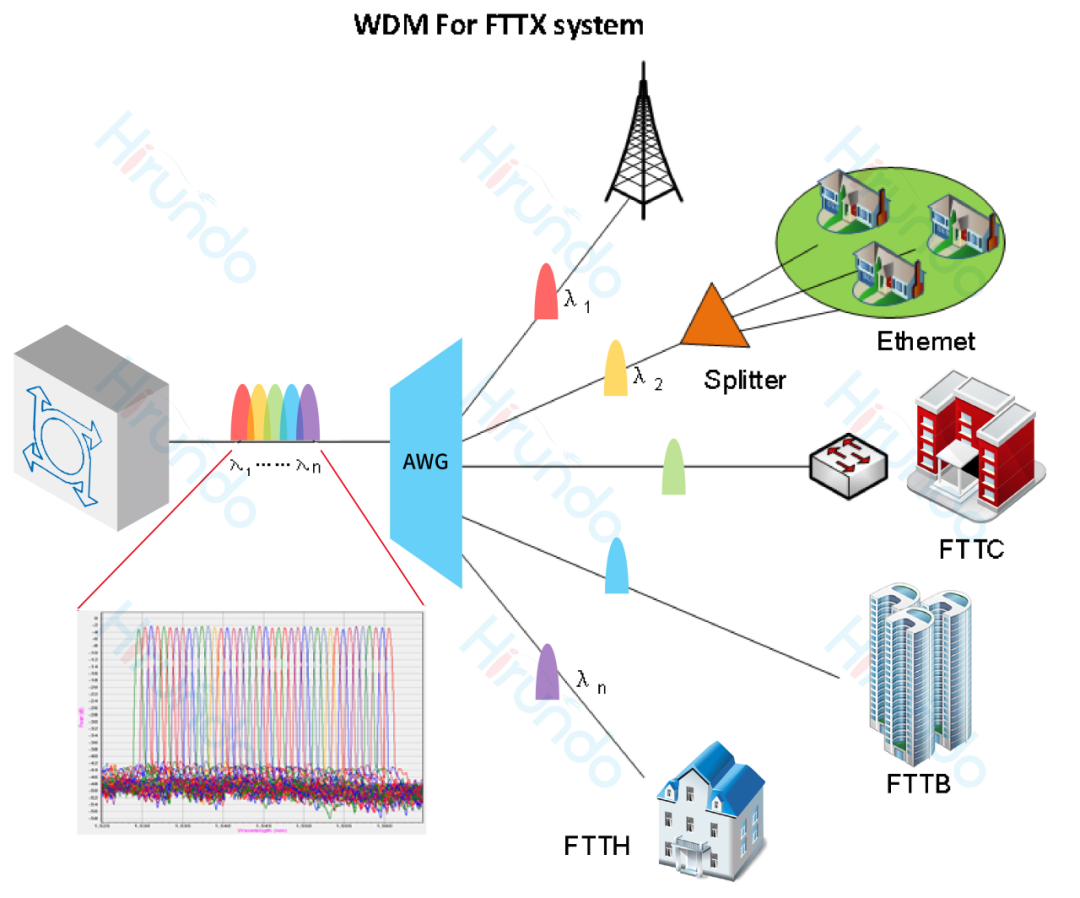

复用与解复用
在密集波分复用系统（DWDM）中，AWG被用作复用器和解复用器。在输入端，AWG可以将不同波长的光复合到单一光纤中，实现复用；在输出端，AWG再将不同波长的光分离到不同输出端口中，实现解复用。例如，在多路复用器中，AWG的主要功能就是实现不同波长的组分分开或合束，进而有效提高网络传输效率。
2. 光谱分析
AWG基于波导相位调制和光栅折射原理，通过合理设计光波导的长度和波导之间的间距，使得不同波长的光信号在输出波导上产生干涉，从而实现波长的分离和分光。这种特性使得AWG能够将一个包含多个波长的光信号分解成其组成波长，从而实现对光谱的详细分析。
3. 光子集成电路领域
AAWG 的多通道数特点，广泛应用于城域网、骨干网、数据中心 等长距离信号传输。其良好PMD特性(<0.5ps)可以更好的满足40G/100G DWDM传输系统的要求，满足高速系统的PMD容限。
05 AWG的特点
✔ 性能稳定
AWG阵列波导光栅具有较高的性能稳定性，其波导结构和光学设计能够保证器件在长时间运行中的稳定性和性能表现。这种稳定性对于光通信系统的持续稳定运行至关重要。
✔ 低插入损耗
AWG的波导设计和制作工艺能够实现较低的插入损耗，提高光信号的传输效率和系统性能。在光通信系统中，降低插入损耗对于传输距离和信号质量至关重要。
✔ 灵活性强
AWG具有较高的灵活性，可以根据具体的应用需求设计和定制器件参数。这种灵活性使AWG适用于不同场景和应用需求，能够为系统提供定制化的波长处理和管理功能。
06 关于华瑞高

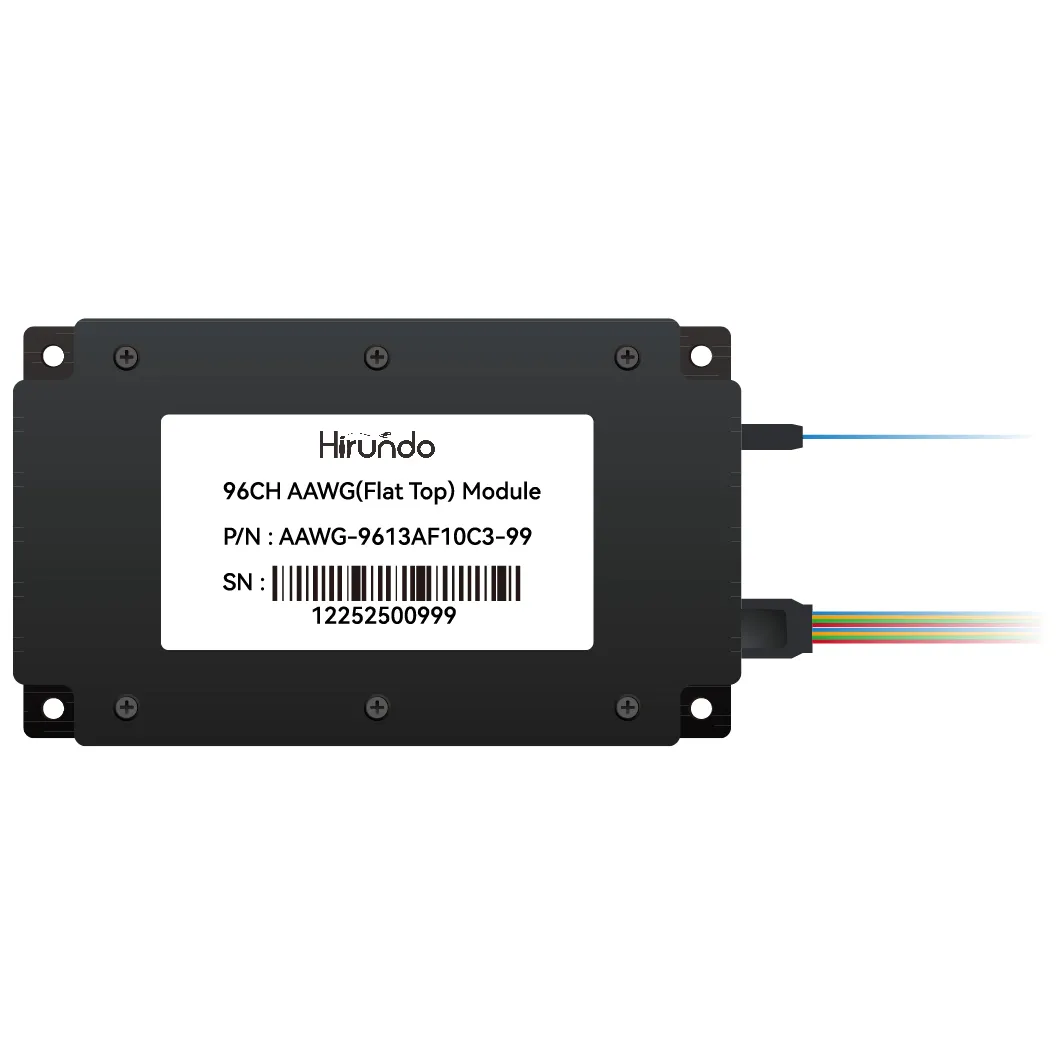

华瑞高光子（佛山）科技有限公司可以为AWG无源阵列波导光栅系列产品提供技术优化的全系列产品解决方案，支持多种规格、类型以及波长，满足您的需要。如：华瑞高可定制的AWG的芯片类型是高斯和平顶，可支持更多的通道数，如：16CH-96CH,定制参数，可支持保偏方案。华瑞高致力于为客户提供满意的产品和服务，欢迎与我们联系了解更多信息。
