华瑞高光子的光模块产品拓展与展望

光模块（Optical Module）是光纤通信系统的核心光电转换器件，被称作网络世界的 “光电翻译官”、算力集群的 “超级快递中转站”。

打个生活化比方：如果把互联网、AI 算力集群比作遍布全球的高速物流路网，服务器、交换机就是一座座大型物流仓库，电信号是笨重、跑不远的货车，而光纤是不限速、承载力拉满的专用高速通道；光模块就是仓库门口的智能转运分拣站 —— 负责把货车（电信号）里的海量货物转换成光速飞行器（光信号）送上光纤，抵达另一端仓库后，再把光飞行器还原成货车，完成跨区域海量数据传输。

日常刷短视频、云游戏、AI 绘图、线上办公、手机 5G 上网，背后每一次点击、每一张图片加载、每一段视频播放，都离不开光模块毫秒级的光电转换。行业数十年发展，光模块速率实现从 1Gbps 至 1.6Tbps 的跨越式迭代，产品形态从零散分立光学零件，演变为掌心大小、高度集成的精密封装器件。面对 AI 大模型爆发带来的算力互联刚需，华瑞高光子坚持无源光学器件 + 有源高速光模块双技术路线协同布局，依托自主光电整合能力，在电信运营商网络、政企专网、超算智算中心等赛道稳步深耕，同步推进国产芯片替代与新一代低功耗光互连技术落地。

一、核心构成与工作逻辑

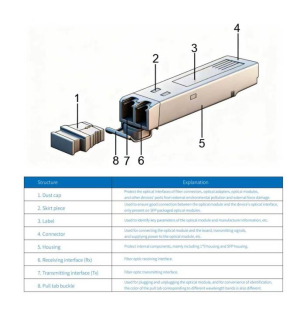

一块银行卡大小的光模块，内部是一套精密微型 “光电工厂”，由光发射组件 TOSA、光接收组件 ROSA、电信号处理芯片、精密无源光学器件、主控 MCU、高频 PCB 线路、微型散热温控结构七大单元组成，所有功能围绕电光 / 光电双向转换实现，核心元器件分为光芯片与电芯片两大体系。光模块的功能实现依赖光电芯片快速数据传输。

· 光芯片：作为 “核心原件”，集成于 TOSA（发射端光学组件）和 ROSA（接收端光学组件），包含激光器、探测器等核心元件，负责电光 / 光电转换。目前 50Gb/s 以下低端光芯片已实现国产化，100Gb/s 及以上高端产品仍依赖进口。

· 电芯片：作为 “大脑”，涵盖驱动芯片、DSP 芯片等，承担信号放大、编码解码等任务，驱动芯片、TIA等4*25G的已经实现国产化。高端 DSP 芯片长期被美系的博通、Marvell美国企业垄断。

· 无源光学配套器件 无需通电就能调控光束，包含微型透镜、光隔离器、波分复用器、光纤耦合组件，相当于光路里的反光镜、聚光镜、分流闸，负责光束汇聚、光路防反射干扰、多束光合分传输，保障光信号传输效率，也是华瑞高光子核心无源产品线。

二、核心构成与工作逻辑

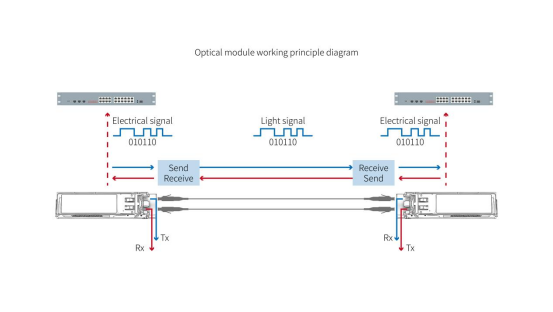

高速光模块的工作机理：发射端电信号经 DSP 芯片编码补偿后，由驱动芯片放大并驱动光芯片转化为光信号；接收端光信号经探测器转为微弱电信号，TIA放大后再由 DSP 芯片恢复为标准电信号。DSP 芯片通过算法消除传输干扰，是高速率下信号质量的核心保障。

完整高速光模块工作机理（TX 发射链路 + RX 接收链路）

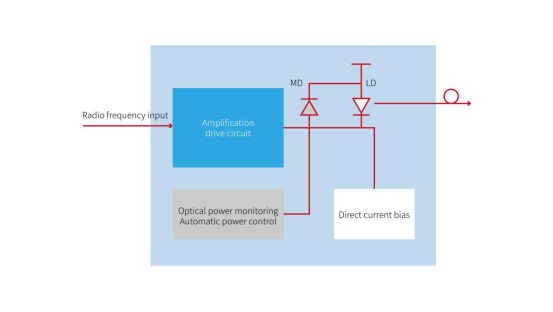

1. 发射端（电→光转换，打包发货环节）

服务器、交换机输出海量电信号，就像堆积如山的快递包裹，完整流转分为 5 步生活化解读：

① 成堆电信号送入 DSP “分拣修图大师”，完成编码、信号预加重补偿，抵消电路板传输带来的信号损耗；

② 处理完成的信号输送至激光驱动芯片，完成波形放大，相当于给快递统一规整打包；

③ 驱动芯片输出精准电流，驱动 TOSA 内激光器发光，把电信号 “刻印” 成不同明暗、波长的光信号；

④ 微型透镜组聚拢光束，光隔离器阻挡反射杂光，避免光路 “反光干扰”；

⑤ 调制完成的光信号耦合进入光纤，以近乎光速、极低损耗奔赴远端设备。

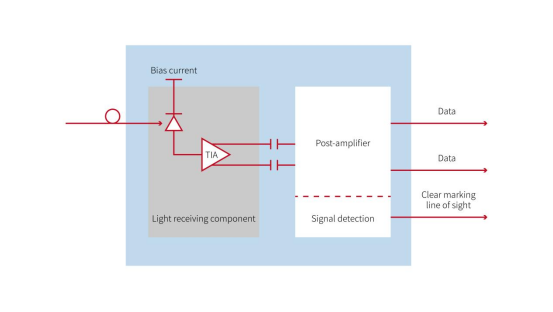

2. 接收端（光→电转换，拆包收货环节）

经过数公里光纤传输衰减后的光信号抵达接收端，反向完成光电还原：

① 微弱光信号进入 ROSA，透镜汇聚光束投射到光电探测器，转化为极其微小的电流；

② TIA 放大器放大微弱电流，过滤光纤传输产生的杂波噪声；

③ 修复失真的信号送入 DSP，通过时钟恢复、色散补偿还原完整数据；

④ DSP 输出标准数字电信号，输送至后端服务器、交换机完成数据读取；

⑤ MCU 智能管家持续巡检设备各项参数，高温、无光、信号衰减超标时及时预警。

光模块的核心价值在于解决电信号 “电衰减过快而传输不够远” 的痛点 —— 光信号在光纤中传输损耗极低、速度快，带宽远超电缆，而且环保节约大量的铜，正因为有光模块，AI 大数据中心所需的海量数据快速在服务器交换。目前主流速率覆盖 10Gbps 至 800Gbps，广泛应用于数据中心、电信网络、基站、政府网等关键场景。

二、光模块行业演进五阶段

1. 技术奠基期（1960-1994）

激光技术（1960 年）与光纤通信理论（1966 年）的突破奠定基础，此时组件分立、无标准化形态，速率低于 1Gbps，仅用于少数骨干网，散热依赖简单外壳传导。

2. 标准化期（1995-2000）

1995 年首个 1Gbps 标准化光模块量产，GBIC 标准实现热插拔功能，光模块成为独立产品。1999 年 1X9 封装模块优化兼容性，单模块功耗 1-2W，接触热阻问题初露端倪。

3. 小型化提速期（2001-2010）

互联网普及倒逼 “高速 + 小型化” 转型，2001 年 10Gbps 模块亮相，2009 年 SFP + 封装以 GBIC 1/3 体积实现 10Gbps 速率。单模块功耗 2-3W，体积缩小导致热堆积，热传导成为主要散热路径。

4. 高速发展期（2011-2020）

云计算推动速率向 100Gbps 跨越，QSFP 封装成为主流（QSFP28 对应 100G、QSFP56 对应 200G）。单模块功耗 3.5-6W，PAM4 调制技术使发热点增多，激光器壳温≤70℃成为硬性要求。

5. 超高速集成化期（2021 至今）

AI 算力需求推动速率跃升至 400G、800G、1.6T，迭代周期压缩至 2 年。2025 年 800G 大规模交付，2026 年 1.6T 进入商业化元年。QSFP-DD、OSFP 封装成为主流，800G 模块功耗达 15-30W，硅光、LPO、CPO 等降耗新技术应运而生。

三、行业趋势与发展展望

当前光模块行业正迎来高速率、低功耗的技术变革，硅光、LPO、CPO 等新技术逐步落地，800G 模块需求快速起量。华瑞高光子已启动 800G模块预研，同时与国内光电芯片厂商深度合作，1G、10G、25G、4*25G等均可使用国产替代方案。

在全球数字化浪潮下，光模块作为实现电信号与光信号双向转换的核心接口器件，正从传统通信网络的连接组件，加速跃迁为支撑人工智能算力集群的“算力中枢”。。华瑞高光子凭借全场景产品布局、定制化技术优势与高效交付能力，已在企业网络、电信运营、数据中心等领域建立稳固市场地位。未来，随着国产化替代进程加快与超高速模块技术突破，公司将持续深耕细分市场，为全球客户提供更优质的光通信解决方案，助力数字经济高质量发展。

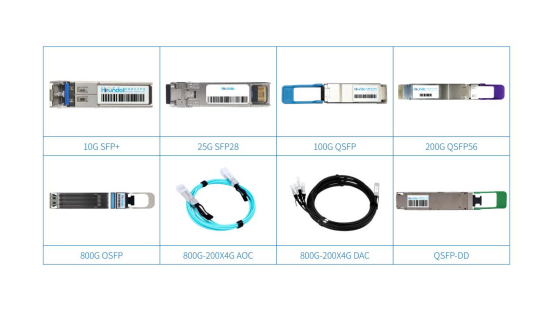

华瑞高可提供的光模块系列：
