MTP/MPO的原理结构及应用

一、什么是 MTP/MPO？

MPO 与 MTP 同属多芯光纤推拉式连接器，是高密度并行光传输的标准接口：

MPO：Multi‑fiber Push On，多芯光纤连接器通用技术名称，遵循 IEC‑61754‑7、EIA/TIA‑604‑5（FOCIS 5）标准。

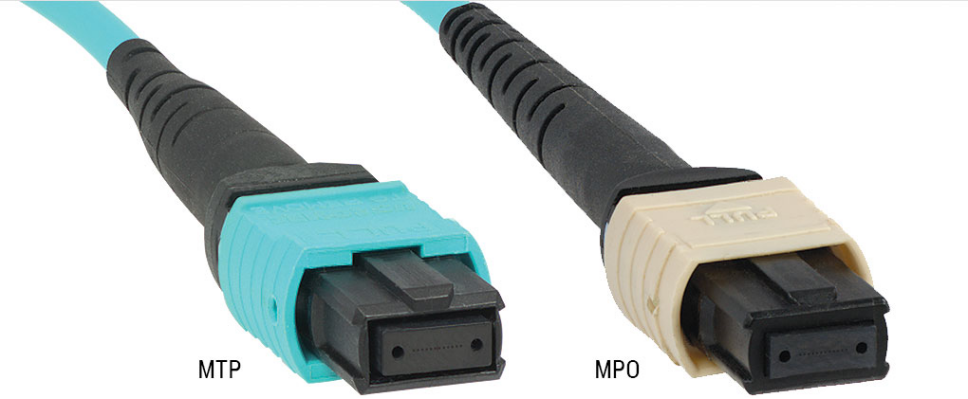

MTP®：US Conec 公司注册商标，属于高性能 MPO，在机械精度、光学性能、可靠性上更优，广泛用于高端数据中心与高速模块。

二者可兼容对接，MTP 代表高端精密型，MPO 为通用标准型。

 1. 关于MTP/MPO的芯数

根据IEC-61754-7 和EIA/TIA-604-5 （FOCIS 5）规范标准，通常将 12 芯光纤排为一列，可支持一列或多列光纤在同一个 MPO 连接器内，最多可达 144 芯。

2. 关于MPO

MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚（PIN针）、防尘帽等，其中引脚部分分为公头和母头两种形式。公头连接头有两个PIN针，而母头连接头则没有。

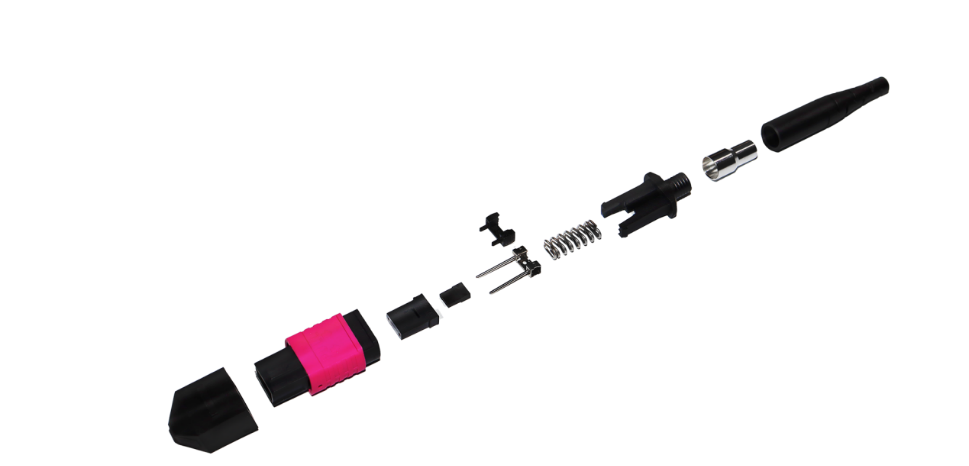

*MPO拆解图

MPO极性分类：

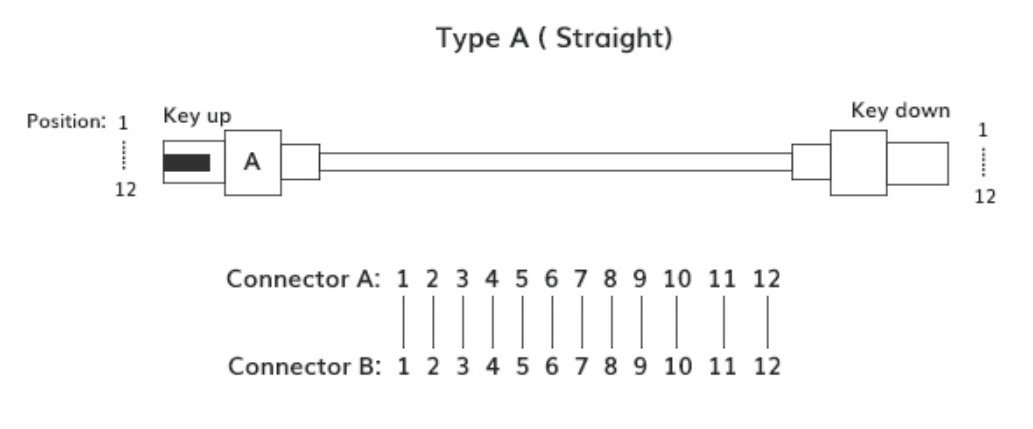

Type A（直通型）：跳线两端纤芯排列位置相同，即一端的1对应另外一端的1， 一端的12对应另外一端的12。两端的Key键朝向是相反的， key up 对应 key down。

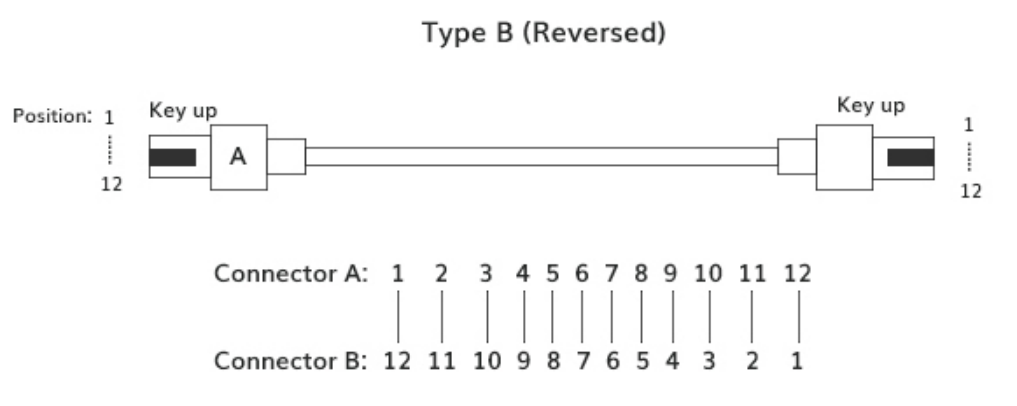

Type B（交错型）：跳线两端纤芯排列位置是相反的，即一端的1对应另外一端的12，一端的12对应的是另外一端的1。 两端的key键朝向是相同的，即key up就对应 key up， key down 就对应 key down。

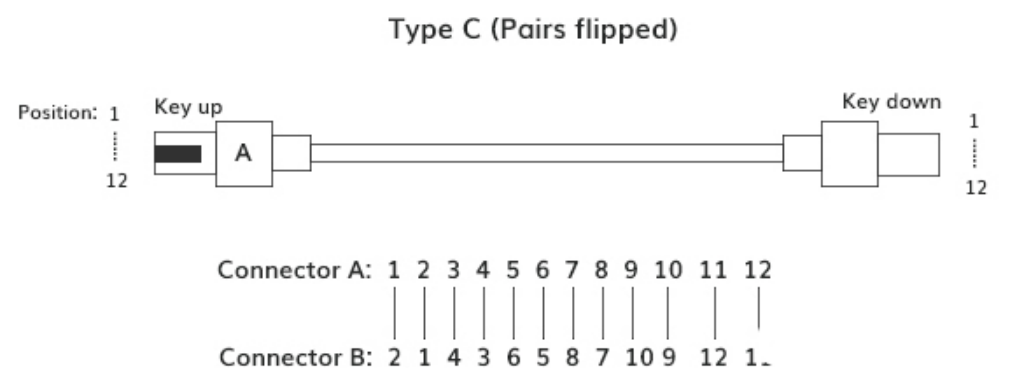

Type C（成对交错型）：C型的MPO跳线是相邻的一对纤芯位置交叉，即一端的纤芯1对应另外一端的2， 一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的， key up 对应 key down。

二、了解AR MPO？

AR MPO 通常指 Angled Remote/Angled Physical Contact (APC) MPO，即斜端面研磨的多芯光纤连接器。它与普通 MPO（一般为 UPC/PC 端面）的核心区别在于端面抛光角度与光学反射性能，进而导致应用场景、外观和兼容性的差异。

核心区别对比

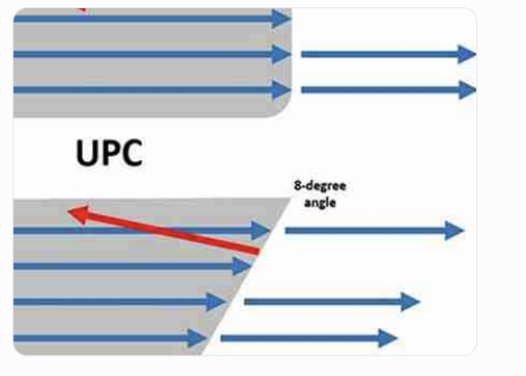

1. 端面结构与光学性能（最本质区别）

普通 MPO (UPC/PC)

端面：垂直 / 微球面抛光（约 0°）。

回波损耗 (RL)：约 50~55 dB。反射光会部分原路返回光源，易干扰高速或长距传输。

插损 (IL)：标准，约 ≤0.5dB。

AR/APC MPO

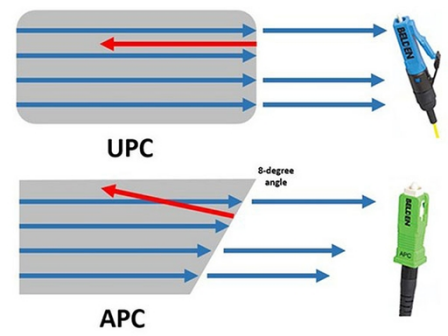

端面：8° 角斜面抛光。

回波损耗 (RL)：≥60~65 dB。反射光被导向包层，极大降低回波干扰。

插损 (IL)：略优于普通 MPO，低损型可达 ≤0.3dB。

2. 外观标识

普通 MPO (UPC)：外壳、适配器、跳线护套通常为黑色、米色或蓝色。

普通MPO连接器

AR/APC MPO：标准颜色为绿色，极易区分。

3. 兼容性

绝对不能混用：UPC 与 APC 端面物理结构不同，强行对接会导致端面磨损、插损剧增、信号劣化。

内部结构：芯数（12/24 芯）、极性（A/B/C）、公母头（PIN 针）的标准与普通 MPO 完全一致。

4. 主要应用场景

普通 MPO (UPC)

多模光纤 (OM3/OM4/OM5)

短距高速：数据中心内部 40G/100G/400G SR4 等短距（<150m）并行光学连接。

对回波损耗要求不苛刻的一般局域网。

AR/APC MPO

单模光纤 (OS2)

长距、高灵敏度：5G 基站、CATV、长距骨干网、波分复用 (WDM) 系统。

模拟 / 射频光传输：对反射噪声极敏感的场景（如 RoF、分布式天线）。

400G/800G 单模高速：DR4/FR4 等长距模块。

三. MTP/MPO的应用

1/高速收发模块：

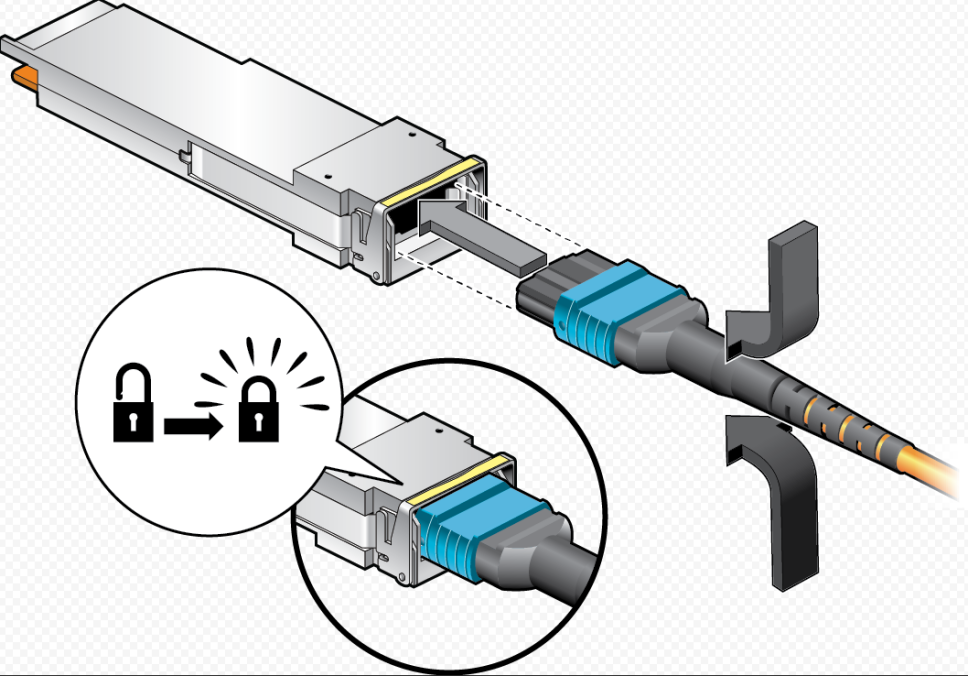

MTP/MPO 可以实现多路光信号的并行传输，提高收发模块的速率和容量，适用于 40G、100G、200G、400G 等高速光通信系统。

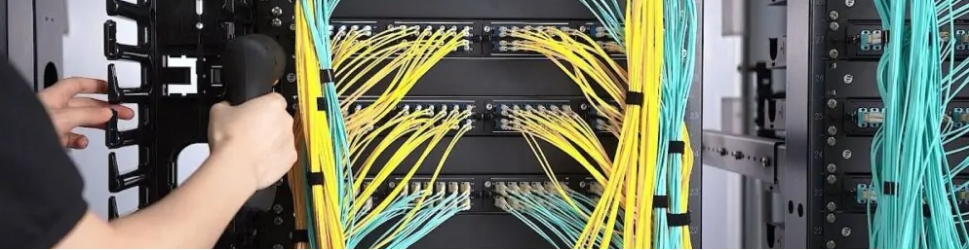

2/光纤互连：

 MTP/MPO 可以实现光纤之间的快速和灵活的互连，降低插拔损耗和防尘问题，提高光纤利用率和网络容量，适用于数据中心、5G移动通信等光纤通信应用。

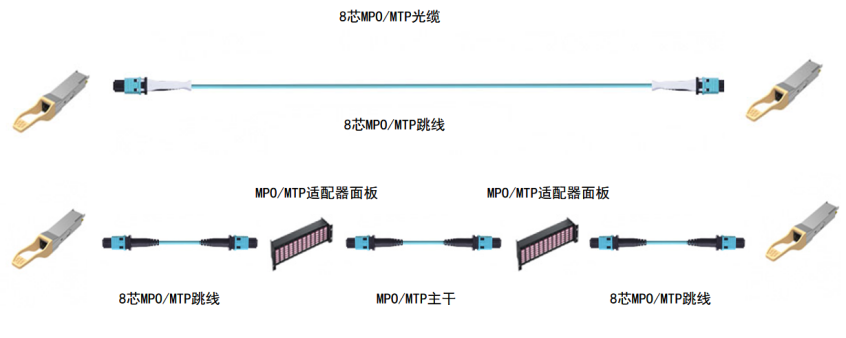

一、机架或机柜中短距离直连方式

二、100G-CFR&SR互联方式

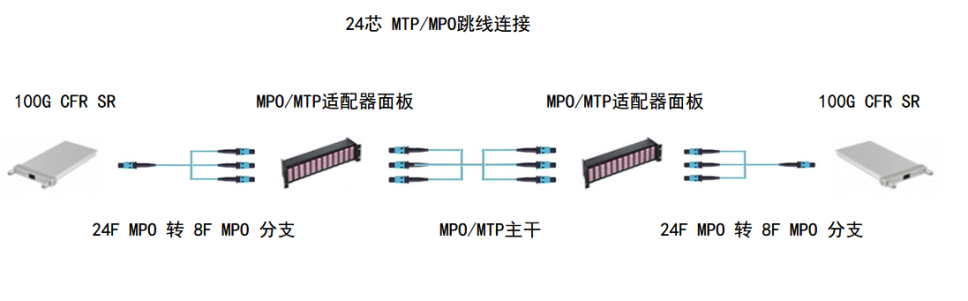

该解决方案是从一个100G CFP光模块到另一个CFP的连接，使用24芯MPO/MTP转3×8芯MPO/MTP分支跳线。

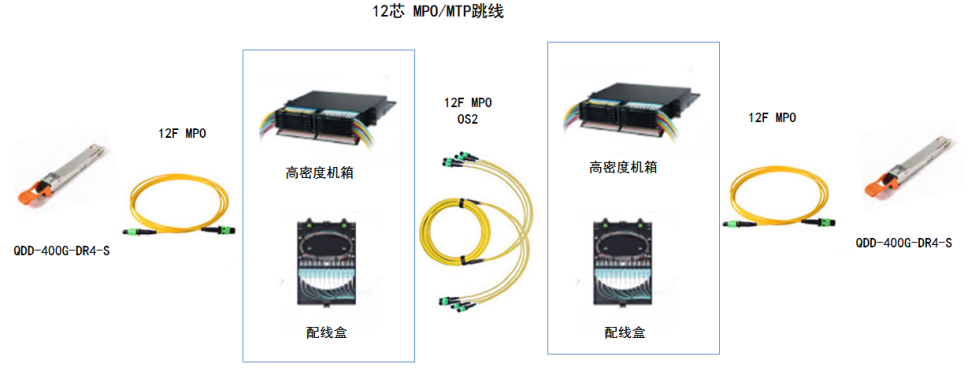

三、400G单模连接方式
