         近年来，随着5G、云计算、人工智能等技术的规模化落地，全球数据流量呈现指数级增长，光纤通信网络正面临前所未有的带宽压力。如何在有限的频谱资源内，承载更多、更快的数据流，成为光通信领域亟待突破的核心课题。

         为了提升容量，我们不得不开辟更多、更窄的车道，这就是密集波分复用（DWDM）。车道多了，管理难度也随之飙升。传统的薄膜滤波器（TFF）在处理40通道、80通道甚至更多通道时，逐渐暴露出体积大、插损高、通道一致性差等问题，成为系统性能的瓶颈。

一、AAWG：高密度集成的波分“大脑”

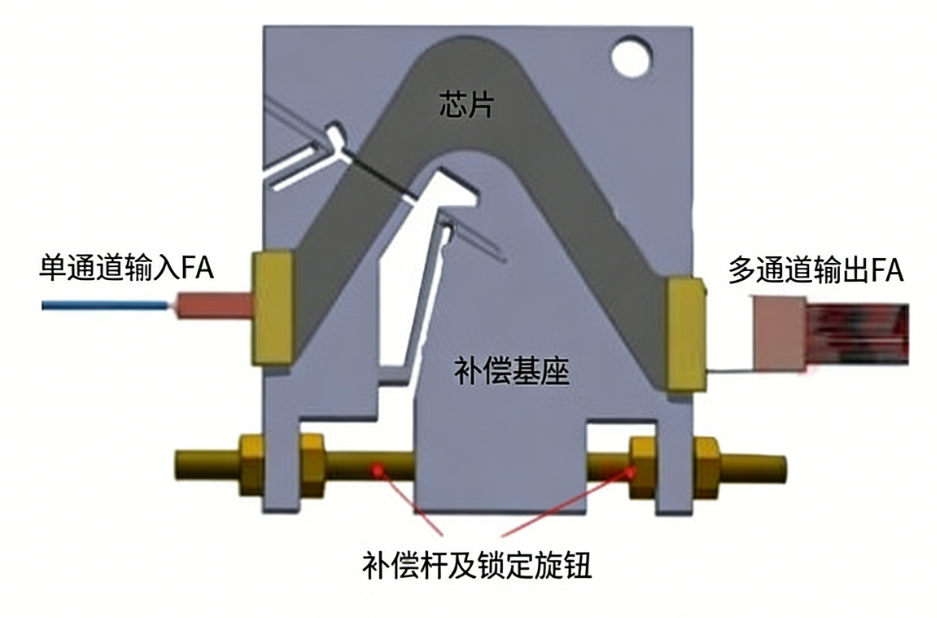

      AAWG，即无热型阵列波导光栅（Athermal Arrayed Waveguide Grating，AAWG）是基于平面光波导（PLC）技术制备的密集波分复用器件，正是为解决这一难题而生。它基于平面光波导（PLC）技术，将复杂的波分复用功能集成于一颗小小的芯片之上。

具体表现如下：

1. 大容量，高稳定性：AAWG可轻松支持40通道、80通道甚至更多，完美匹配DWDM系统对通道数量的高要求。其平坦的通道带宽允许波长在一定范围内漂移而不影响性能，告别了“通道越多，系统越不稳定”的尴尬。

2. 高度集成，性能卓越：基于PLC技术，AAWG将全部光学功能集成于单一芯片，体积小巧、性能一致、插损低，极大简化了系统集成的复杂度。

3. 灵活适配，面向未来：支持C波段、L波段，以及50GHz、100GHz等多种通道间隔，广泛应用于长距离骨干网、城域网核心节点及数据中心互联（DCI），是构建全光网络的理想核心器件。

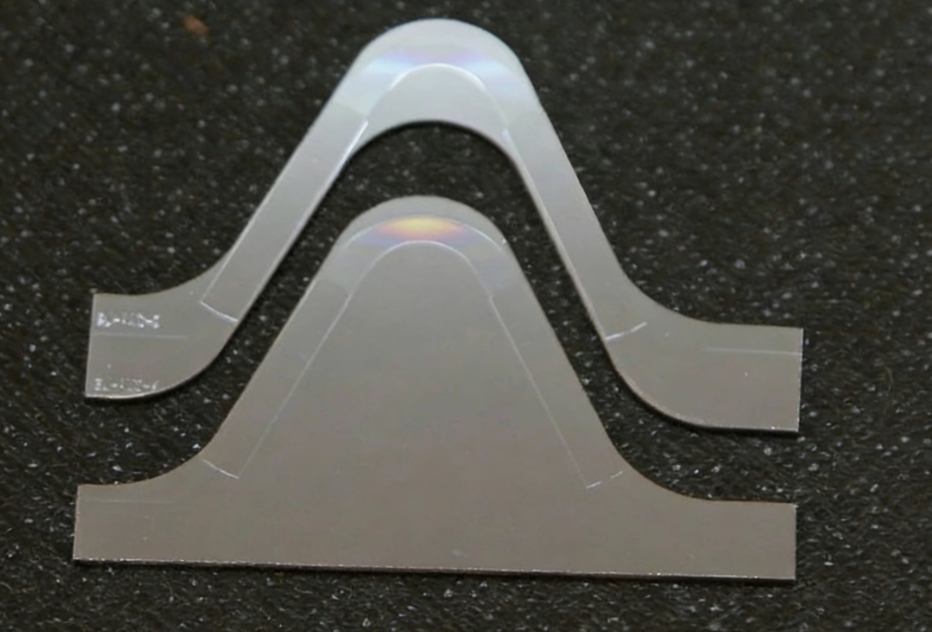

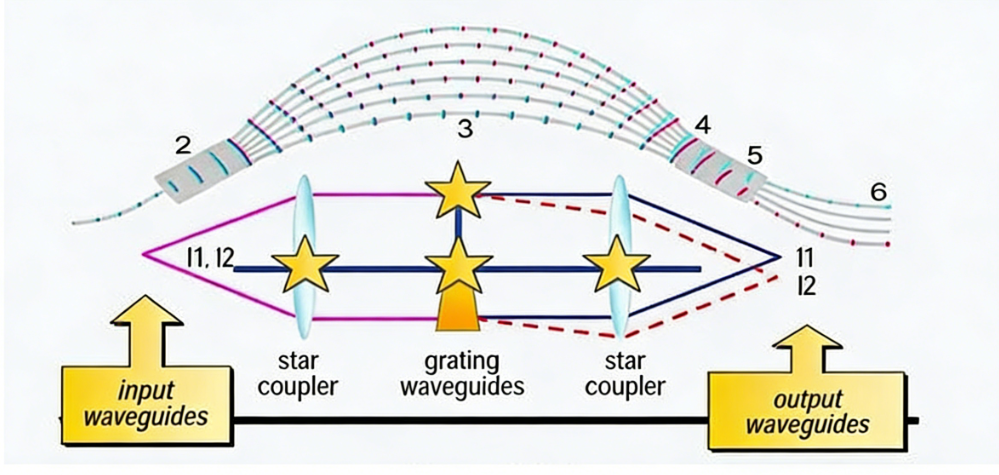

芯片是阵列波导光栅功能实现的核心，其结构如下

①输入波导：接收外部波长信号；

②输入星形耦合器：也称平板波导，把波长信号耦合到阵列波导；

③阵列波导：波长信号传输，波导的长度依次递增 ΔL，对通过的光信号产生固定光程差，相当于光栅作用；

④输出星形耦合器：也称平板波导，把衍射出来的波长信号聚焦到输出波导中；

⑤输出波导：把不同波长信号分配输出给接收端

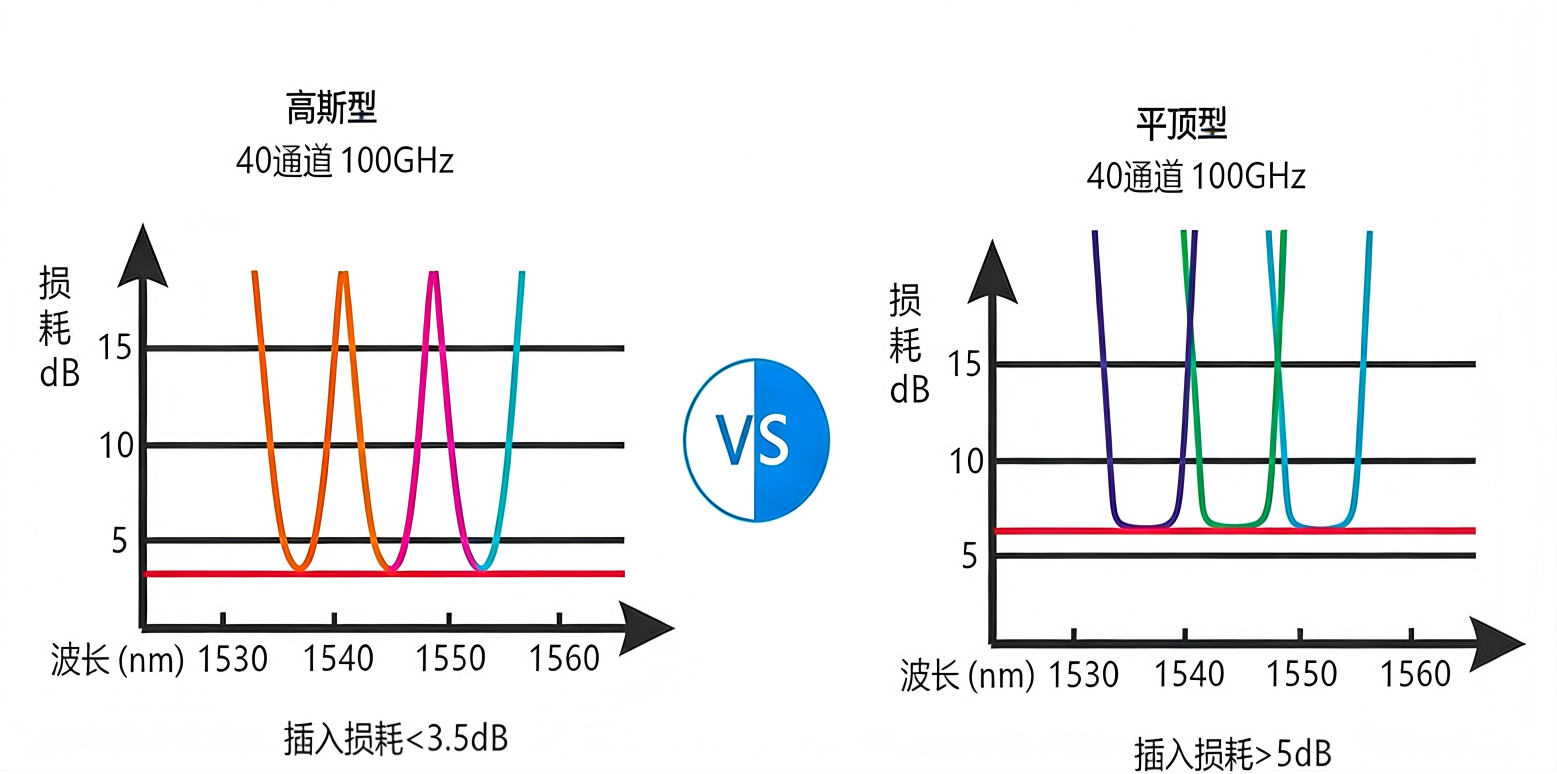

二、高斯型 vs 平顶型

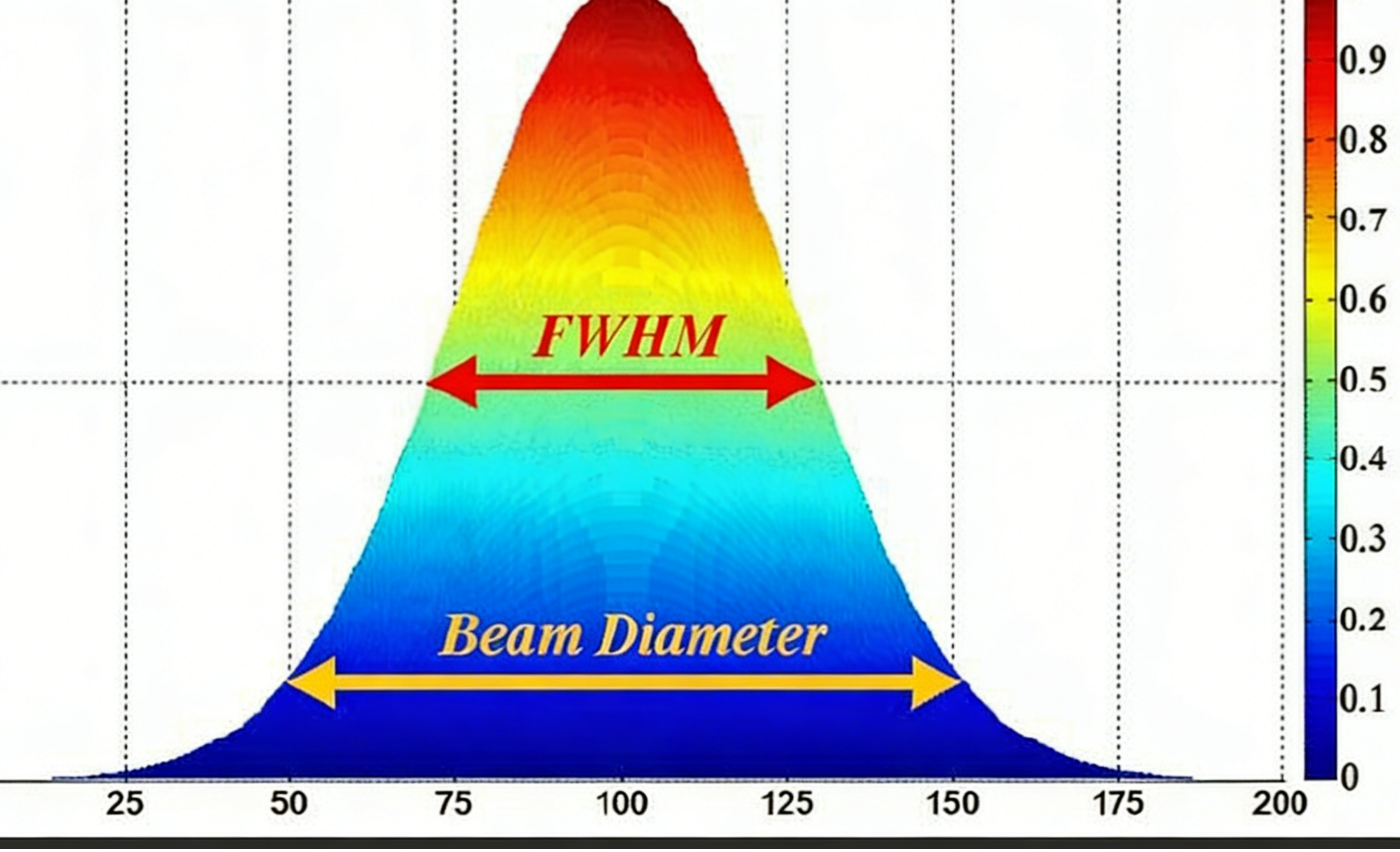

l 高斯型 AAWG：通带光谱为高斯分布，中心强度最高，向两侧平滑衰减，无明显平坦区，是 AAWG 的原生 / 基础形态。

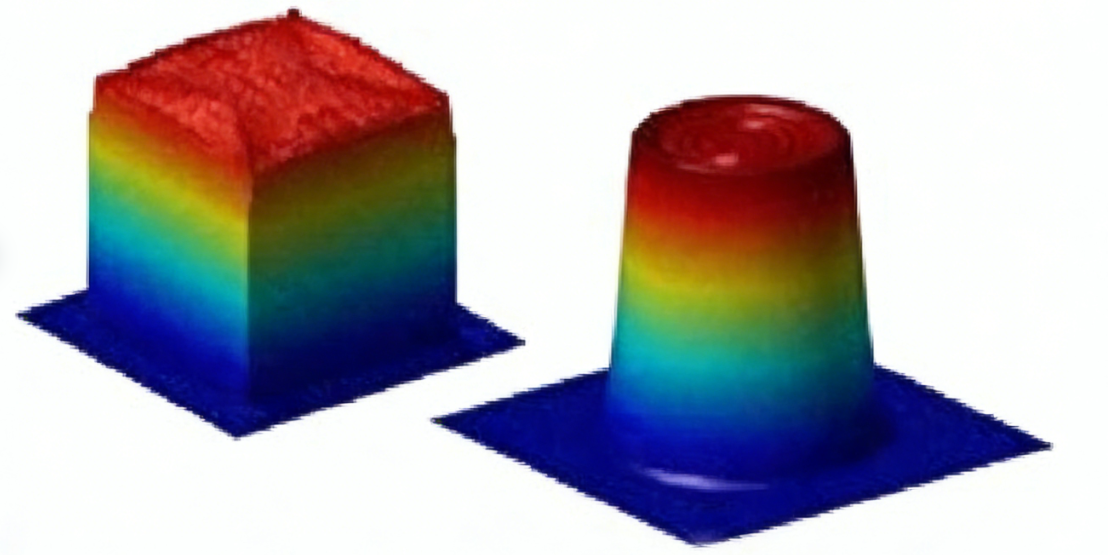

l 平顶型 AAWG：通带顶部平坦（1dB 带宽内强度均匀）、边缘陡峭下降，属于优化型 / 平坦化形态

三、高斯型 AAWG：精准高效，适合长距离传输

低插损：无需额外平坦化结构，波导耦合效率高

窄带宽、高隔离：适合密集波分，邻道串扰低

成本低：结构简单，工艺成熟，可靠性高

适配性强：与DFB、窄线宽激光器配合良好，适合传统DWDM骨干网

四、平顶型 AAWG：宽平稳定，适合高速率场景

宽平坦通带：1dB带宽内强度均匀，容忍波长漂移，系统更稳定

功率利用率高：通带边缘陡峭，减少能量浪费

适配高速传输：支持10G/40G/100G等高速率信号，适合数据中心、5G前传等高密度场景

AWG 与其他 WDM 器件对比

五、产品特点

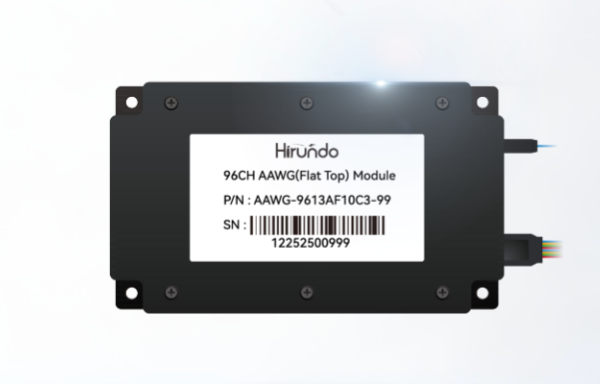

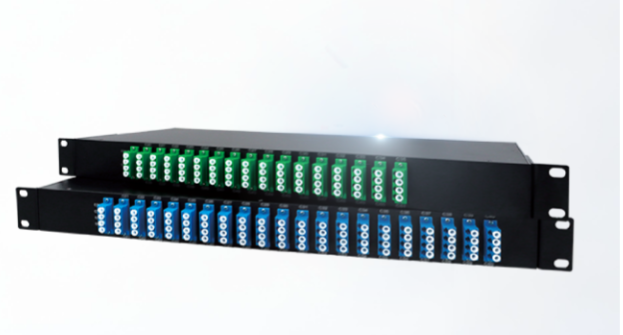

        华瑞高光子（佛山）科技有限公司可为 AWG 无源阵列波导光栅系列产品提供全流程技术优化与一站式解决方案，支持多规格、多类型、多波长定制。

        公司可提供高斯型、平顶型AWG 芯片定制，通道数覆盖16CH–96CH，信道间隔支持50GHz–200GHz，关键参数均可按需定制，并可提供保偏方案，满足不同场景的应用需求。
