光缆智能预警监控系统技术方案

光缆智能预警监控系统技术方案

引言

​

光缆智能预警监控系统是一套创新的光缆线路管理与监控系统。

融合OTDR/WDM/OPM/OLP/OSW/GIS等多种先进技术，该系统将光缆预警监测、告警、故障分析与定位、线路保护、纤芯质量管理等功能有机结合在一起，为光缆线路的运维提供了一套创新的、高效的解决方案。

一、项目背景与需求分析

​1.1 光缆运维核心痛点

1.1.1 运行风险高

​中断频发​：受自然灾害（地震/洪水占比52%）、施工破坏等影响，年故障率＞3次/百公里

​定位困难​：传统OTDR需人工操作，平均定位耗时120分钟，误差±200米

​哑资源失控​：全网75%以上空闲纤芯无有效监控手段

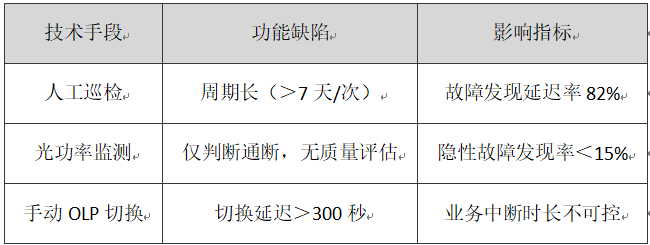

1.1.2 传统OAM缺陷

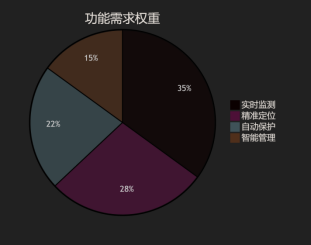

1.2 核心需求

二、系统解决方案设计

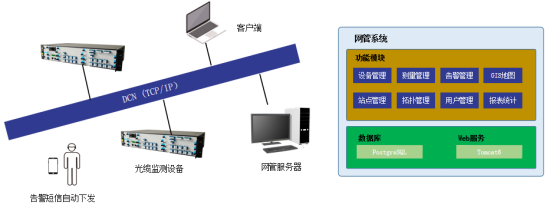

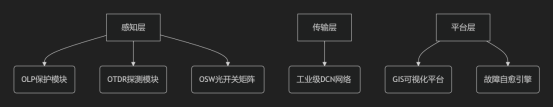

2.1 系统架构

2.2 关键技术指标

2.2.1 监测性能

​OTDR模块

​

v 动态范围：≥40dB @1625nm

v 测试精度：±1m + 0.005%×距离

v 最大监测距离：250km（G.652D）

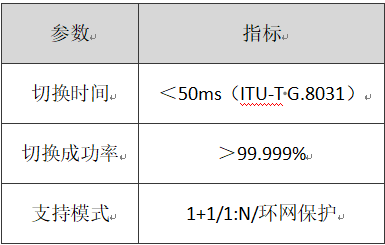

2.2.2 保护系统

三、核心功能实现

3.1 智能监测模式

3.1.1 空闲纤芯管理

​监测方案：周期轮巡

​双纤探光：同一光缆双备用纤芯实时比对，异常触发OTDR测试

3.1.2 在线业务保护

无源WDM技术实现业务光分离监测

OLP自动切换流程：
光功率下降 → 阈值判断（可设-3dB~-30dB） → 倒换执行（＜50ms） → OTDR定位

四、典型应用案例

4.1 四川阿坝州电力系统

部署配置

​设备​：8台OMP4000主机 + 32个OSW板卡

​监控范围​：19条骨干光缆，总长386km

​监测模式​：空闲纤芯周期轮巡（6小时/次）

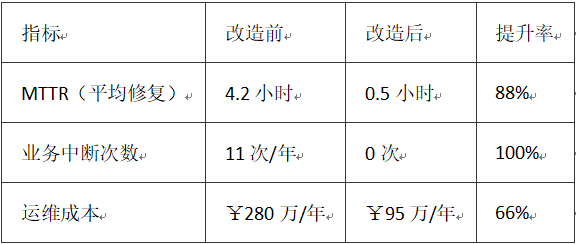

实施效果

五、实施与服务体系

5.1 部署流程

    title 项目里程碑

    dateFormat  YYYY-MM-DD

    需求确认    :2023-08-01, 7d

    方案设计    :2023-08-08, 14d

    设备部署    :2023-08-22, 21d

    系统调测    :2023-09-12, 14d

    验收培训    :2023-09-26, 7d

5.2 服务承诺

7×24小时远程技术支持

关键部件备品备件库（响应时间＜4小时）

年度光纤健康评估报告
