回损测试方法

1. 了解回损

本文所讲的回波损耗(Return loss,RL)是入射或进入被测产品的功率(Pi)与该产品反射的总功率(Pr)之比,以分贝表示:


2. 回损的来源

反射

反射是由于光从一种介质进入另一种折射率不同的介质造成的。菲涅尔现象描述了这种反射,因此通常称为菲涅尔反射。对于光学器件,造成反射的原因是光耦合界面,脏污染造成的微小颗粒。以及光纤裂纹产生的反射。

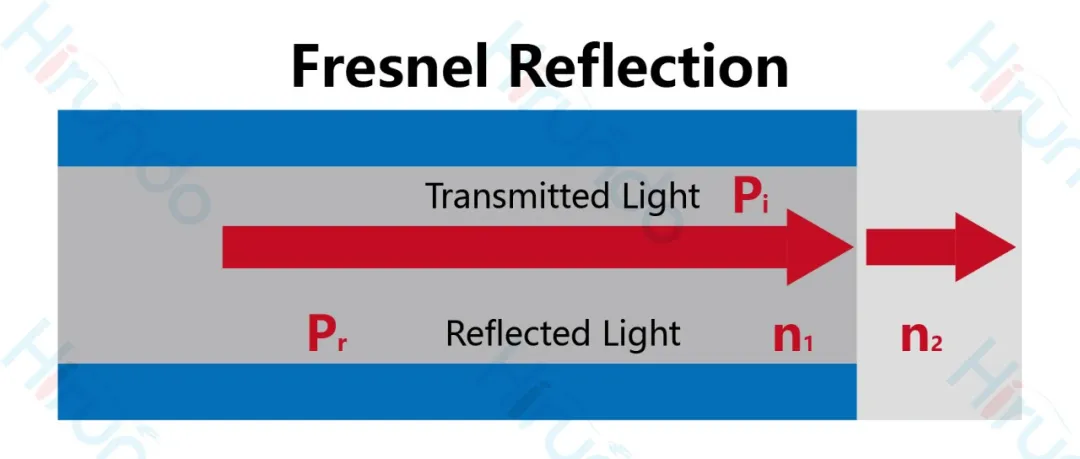

图1.菲涅尔反射

散色

光束在光纤中向前传播时,遇到光纤中的不连续点会产生散射,产生不连续点的可能是制作光纤材料的杂质、微小的空气气隙甚至机械拉伸。散射有许多种,最常见的是瑞利散射,其强度与光波长的4次方成反比。瑞利散射和菲涅尔反射的主要差别是瑞利散射存在于整个光路径上。

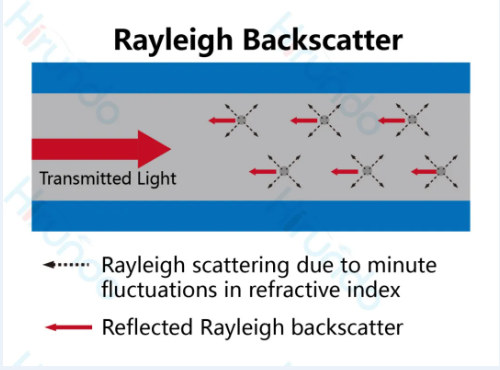

图2.瑞利散射

2. 回损测量方法

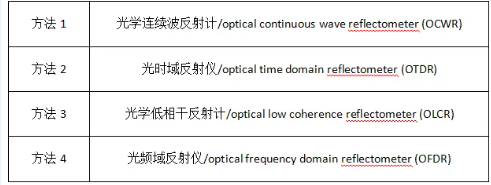

国际电工委员会(International Electrotechnical Commission,简称IEC)介绍了四种回波损耗测量方法(IEC-61300-3-6):




其中我们较为常用的两种方法:OCWR法和OTDR法。


➡ OCWR法

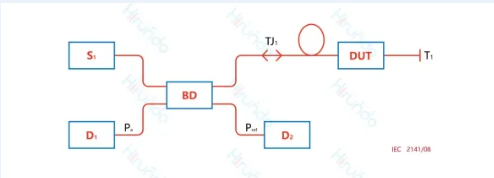

图3 – 回波损耗的测量设置(OCWR方法)

OCWR法,是最接近于公式(1)给出的回波损耗的理论定义。它直接测量入射功率和反射功率。不受仪器数据处理的影响,它给出了绝对的测量值,而不是相对于参考反射(技术A)。

下面是测量示意:

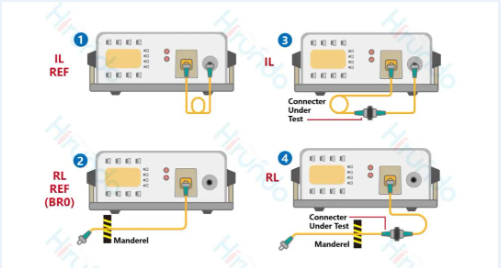

图4.OCWR法

图4.OCWR法为了准确测量被测件的回损,需要在连接被测件前后进行人工缠绕,这种方法需要将光终结掉。终结点决定了RL测量的长度或者光路径,如图5:

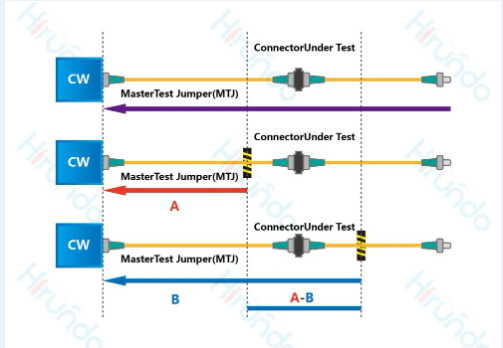

图5.光的终结是OCWR测量方法的关键

第一个Mandrel BR0和第二个Mandrel决定了测量区域,BR0做参考用于消除测量引入纤对测量结果的影响。

这种方法有一些限制因素:它不能在空间上解析线路上的两个不同反射,它的动态范围受到分支装置的特性和抑制DUT以外反射的能力的限制,通常OCWR法可以测量到的最小RL极限值是70dB。


➡OTDR法




图6 – 回波损耗的测量设置(OTDR方法)

OTDR法,该方法允许使用OTDR仪器从光学线路上的反射点测量RL,空间分辨率在米范围内,动态范围超过75 dB(取决于脉冲宽度)。下面是测量示意:

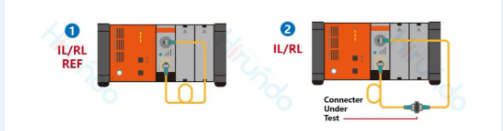

图7. OTDR法测量图示

OTDR法无需缠绕,基本设置很简单,只需要两个步骤,如图7. 定义RL测量的区域是OTDR法测量的关键。

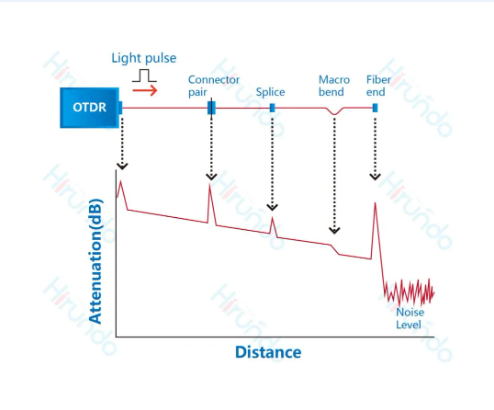

图8. OTDR跟踪示例,映射损耗与距离

OTDR法的一个显著优点是可以区分瑞利散射和菲涅尔反射,可以让用户自己选择测量某个接头的RL,可以去除测试引入纤的影响,因此测量范围可以从70dB提高到80dB

4. 测量方法的选择

由于这些方法的特点不同,应用领域也不同,测量方法的选择取决于DUT的类型。

对于RL为55 dB的组件,参考OCWR方法

对于RL > 55 dB的组件,参考OTDR方法

在讨论任何RL测试结果前必须强调,适当的检查和清洁是取得准确测试结果的前提,连接问题是我们大多数时候得到异常结果的原因。只有在恰当的连接下才能准确测量到RL,RL值会由于每次连接时连接表面的微小变化而受到影响。
