骨干网OTN/WDM解决方案中的无源器件技术革新与应用
随着5G、云计算等技术的快速发展，骨干网络对超大带宽、低时延和灵活调度的需求激增。OTN/WDM技术凭借其高容量、长距离传输和智能化管理能力，已成为现代骨干网的核心承载方案。 作为光纤无源器件制造商，我们通过技术创新为OTN/WDM系统提供关键基础组件，助力构建高效可靠的传输网络。
OTN/WDM架构与无源器件融合
骨干网OTN/WDM系统采用分层架构（光通道层OCh、光复用段层OMS、光传输段层OTSL），其中无源器件在光层信号处理中发挥不可替代的作用：

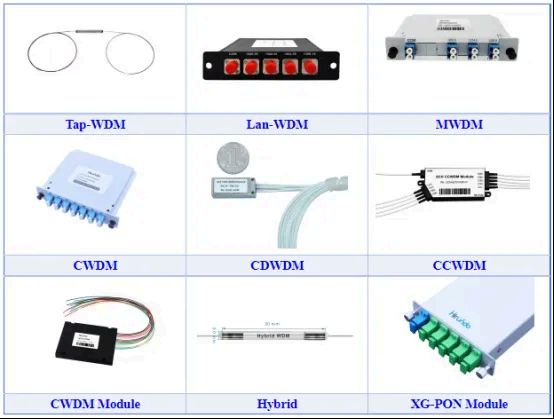

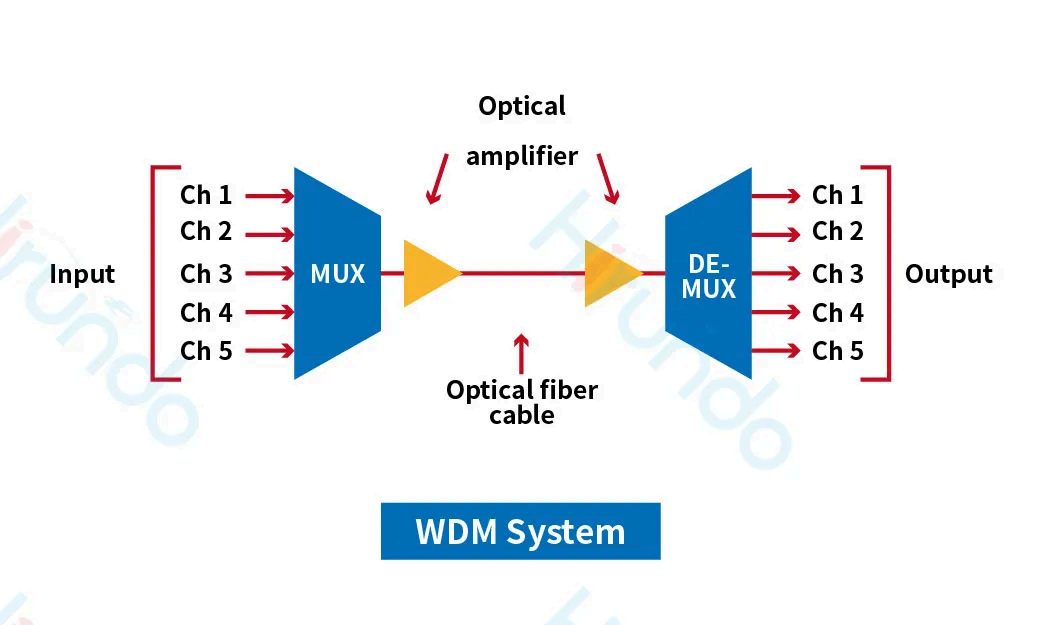

波分复用器 WDM
支持DWDM/CWDM技术，实现单纤96波以上传输（通道间隔可定制0.8nm/20nm），通过精密光学镀膜工艺实现插入损耗＜0.3dB，波长隔离度＞35dB。
采用法拉第旋转磁光晶体技术，实现＞40dB反向隔离度，有效防止EDFA等有源器件的反射损伤。

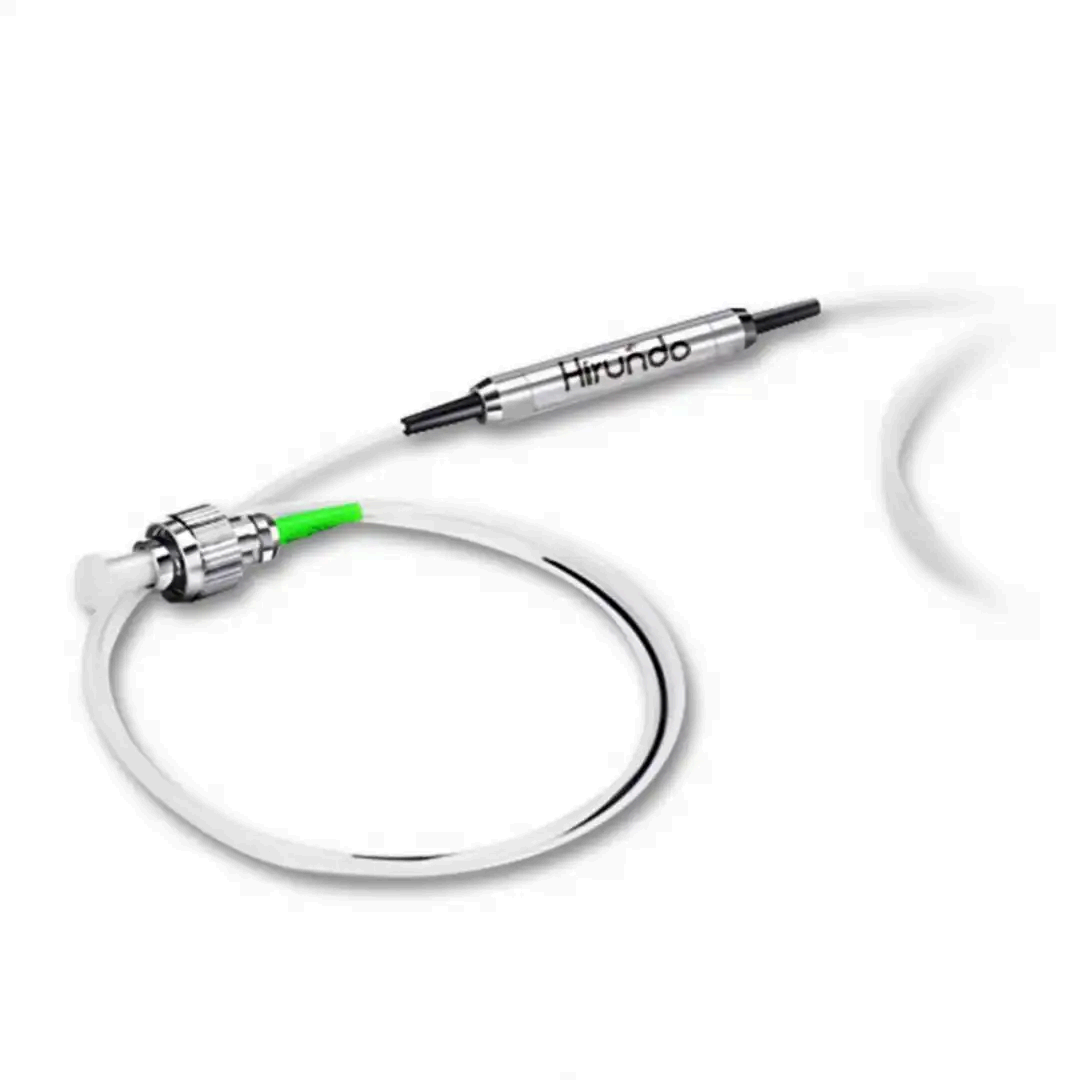

光隔离器
采用法拉第旋转磁光晶体技术，实现＞40dB反向隔离度，有效防止EDFA等有源器件的反射损伤。
光分路器（Splitter）
1×N分光比精度达±0.5dB，支持波长无关分光，适用于光功率监控和业务保护倒换场景。
2 无源器件的技术突破
针对骨干网超长距传输需求，我们的产品在以下领域实现突破
抗非线性设计
通过优化光纤端面微透镜曲率半径（＜5μm），降低高功率场景下的四波混频效应，支持400G QPSK/16QAM调制信号传输。
宽温稳定性
采用全金属化封装工艺，工作温度范围扩展至-40℃~85℃，满足野外光中继站部署需求。
智能化集成
开发混合型无源器件（如WDM+隔离器+分束器三合一模块），体积缩减60%，适配OXC全光交换设备的高密度部署。
3. 技术革新带来的整体解决方案优势
这些无源器件的革新，直接赋能了下一代OTN/WDM骨干网解决方案：
-
超高速率与超大容量：C+L波段系统的广泛应用，使得单纤容量轻松突破40Tb/s。低损耗、高性能的MUX/DeMUX和WSS是支撑这一容量的物理基础。
-
灵活性与智能化：WSS和可调器件的成熟，使得网络从“静态管道”变为“灵活网格”。SDN控制器可以通过控制WSS，实时按需创建、调整或拆除光通道，实现带宽的“随选即用”。
-
高可靠性：高性能的无源器件（如光开关、WSS）使得快速、无损的光层保护倒换成为可能，提供了比电层保护更高效、更低延迟的恢复手段。
-
低功耗与低成本：器件集成化减少了光纤熔接点和独立封装，降低了插损和功耗。自动化生产和小型化降低了单器件的成本，进而降低了整个系统的建设和运维成本。
应用案例
采用96波DWDM+OTN电交叉方案，部署高密度光纤环形器（IL＜1.2dB）和可调光衰减器（调节精度±0.1dB），实现跨省4000km 200G业务承载。
Data Center Interconnect (DCI):
通过硅基光混合集成器件构建全光Mesh网络，单机架支持1.6Pbps交换容量，功耗降低45%。
