Hybrid混合器件
Hybrid混合器件是指将EDFA中最重要的五大功能器件: 光隔离器（Isolator）、波分复用器(WDM)、增益平坦滤波器（GFF）、耦合器（Coupler）、TAP PD(分光探测器），集成了两种或以上的多种组合功能于一个器件中，实现相同功能前提下大大的缩小了器件的尺寸以及降低了成本。
01 什么是EDFA?

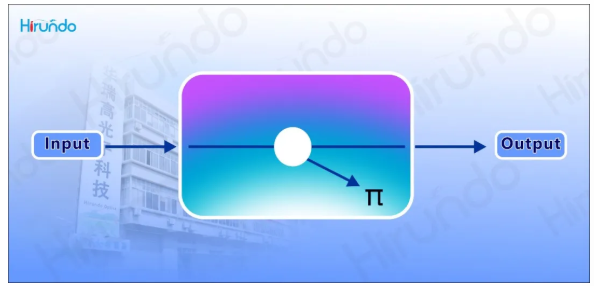

掺铒光纤放大器EDFA, Erbium Doped Fiber Amplifier, 是使用掺了稀有金属铒的成分的光纤制作而成的光学放大器。在DWDM光纤通信线路上，需要用大量的掺铒光纤放大器来提高信号光的无中继传输距离。

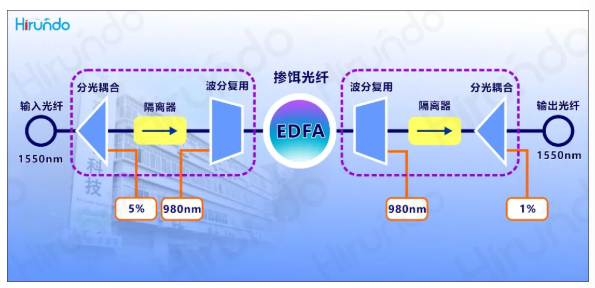

EDFA主要由5个部分组成：掺铒光纤（EDF）、泵浦(pump)、光耦合器(Coupler)、光隔离器(isolator)、增益平坦滤波器(GFF)组成。
为了缩小体积、降低成本，可以将虚线框中的三种器件功能集成到一个器件中，称为混合器件。
02 常见有哪些混合器件？

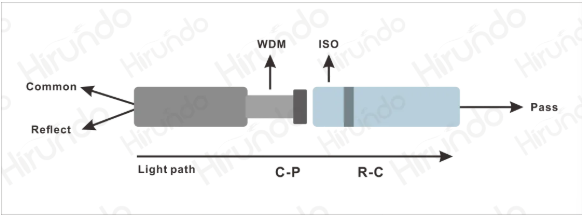

混合器件1# IWDM（Isolator+ WDM）
IWDM集成了偏振不敏感光隔离器和1550/980nm波分复用的功能。

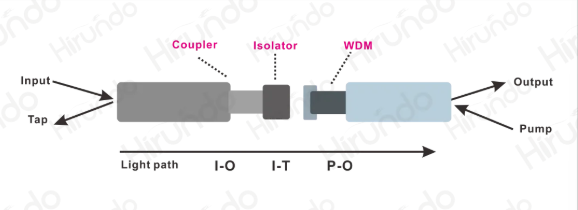

混合器件2# TAIW(Tap Coupler+Isolator+ WDM)
TAIW是EDFA前端解决方案组件之一，集成了分接耦合器、光隔离器和1550/980nm波分复用的功能。
混合器件3# IGFF(Isolator+Gain Flattening Filiter)
IGFF是将光隔离器和增益平坦滤波器（GFF）混合，光隔离器起到阻止反向光输入的作用。这个器件的混合比较简单，在光隔离器芯后面加一个滤波片即可。当薄膜镀在滤波器上时，透射光谱正好与隔离器芯的透射光谱增益互补，即起到增益平坦化的作用。
混合器件4# TAP PD(TAP PhotoDiode Detector)
TAP PD组件集成了一个TAP耦合器和一个PD光电二极管探测器，TAP是信号分流，PD起到光电转换的作用，基于其特殊的光学设计，易于集成在高密度的光纤通信系统中，对光信号的功率进行在线监测，从而实现对光信号的功率监控和管理。
华瑞高目前可以提供全系列Hybrid器件产品，功能覆盖EDFA核心的五大无源器件，光隔离器（Isolator）、波分复用器(WDM)、增益平坦滤波器（GFF）、耦合器（Coupler）、TAP PD(分光探测器）。除了常规的小型化Hybrid器件，同时可提供尺寸优于行业的超小型化Hybrid器件。
