MPO/MTP 原理结构及应用
华瑞高 | MPO/MTP 原理结构及应用
问 MPO/MTP的芯数
根据IEC-61754-7 和EIA/TIA-604-5 （FOCIS 5）规范标准，通常将 12 芯光纤排为一列，可支持一列或多列光纤在同一个 MPO 连接器内，最多可达 144 芯。
问 MPO/MTP的组件

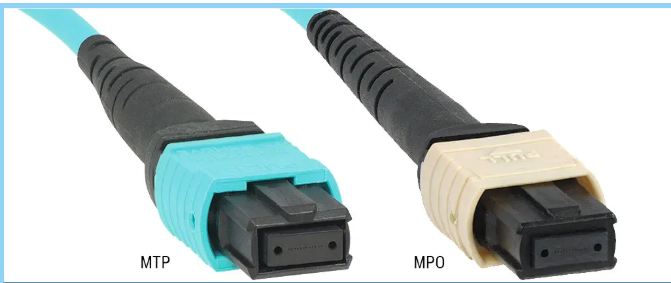

MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚（PIN针）、防尘帽等，其中引脚部分分为公头和母头两种形式。公头连接头有两个PIN针，而母头连接头则没有。

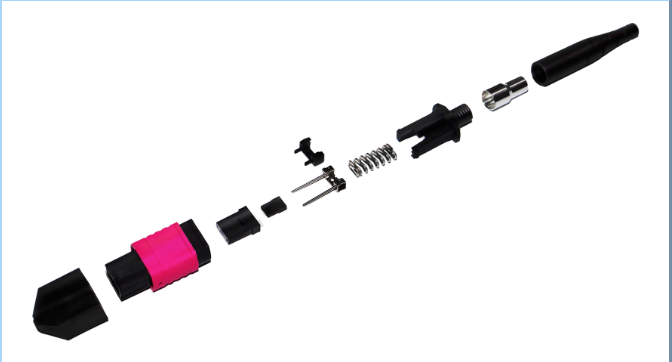

* MPO拆解图
问 MPO极性分类

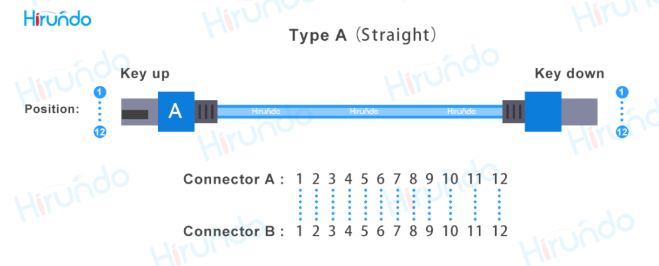

Type A（直通型）
跳线两端纤芯排列位置相同，即一端的1对应另外一端的1， 一端的12对应另外一端的12；
两端的Key键朝向是相反的， key up 对应 key down。

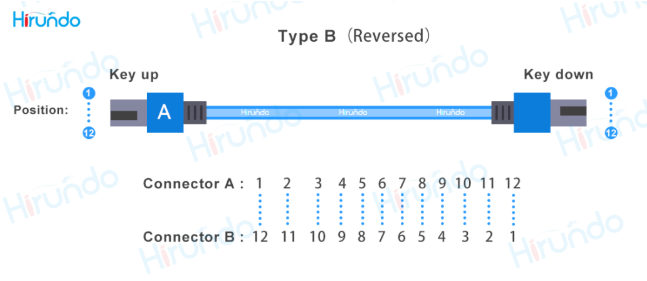

Type B（交错型）
跳线两端纤芯排列位置是相反的，即一端的1对应另外一端的12，一端的12对应的是另外一端的1；
两端的key键朝向是相同的，即key up就对应 key up， key down 就对应 key down。

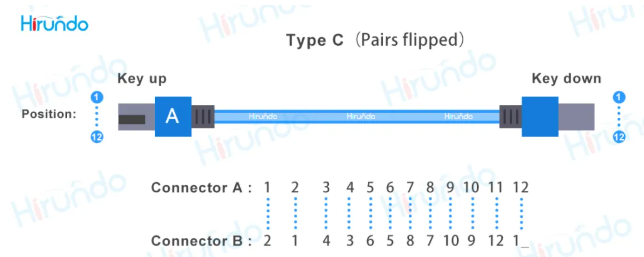

Type C（成对交错型）
C型的MPO跳线是相邻的一对纤芯位置交叉，即一端的纤芯1对应另外一端的2， 一端的纤芯12在另外一端是11；
两端的Key键朝向也是相反的， key up 对应 key down。
MTP/MPO的应用
1/高速收发模块
MTP/MPO 可以实现多路光信号的并行传输，提高收发模块的速率和容量，适用于 40G、100G、200G、400G 等高速光通信系统。
2/光纤互连
MTP/MPO 可以实现光纤之间的快速和灵活的互连，降低插拔损耗和防尘问题，提高光纤利用率和网络容量，适用于数据中心、5G移动通信等光纤通信应用。

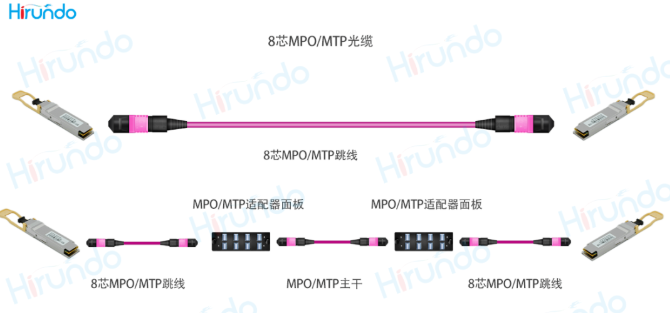

机架或机柜中短距离直连方式

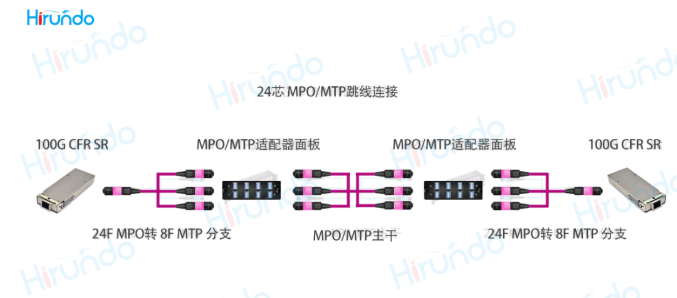

100G-CFR&SR互联方式
该解决方案是从一个100G CFP光模块到另一个CFP的连接，使用24芯MPO/MTP转3×8芯MPO/MTP分支跳线。

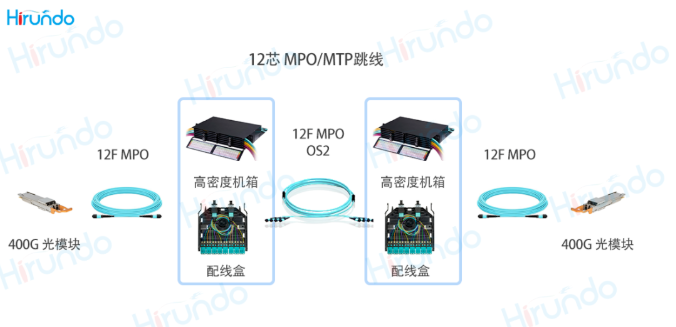

400G单模连接方式
华瑞高MPO产线
华瑞高光子技术有限公司是一家专业的光通信设备制造商
我们的MPO/MTP产线配备了先进的自动化设备和精密的检测仪器，能够生产高品质、高精度的MPO/MTP连接器和MPO/MTP光纤组件;
华瑞高致力于为客户提供满意的产品和服务，欢迎与我们联系了解更多信息。
