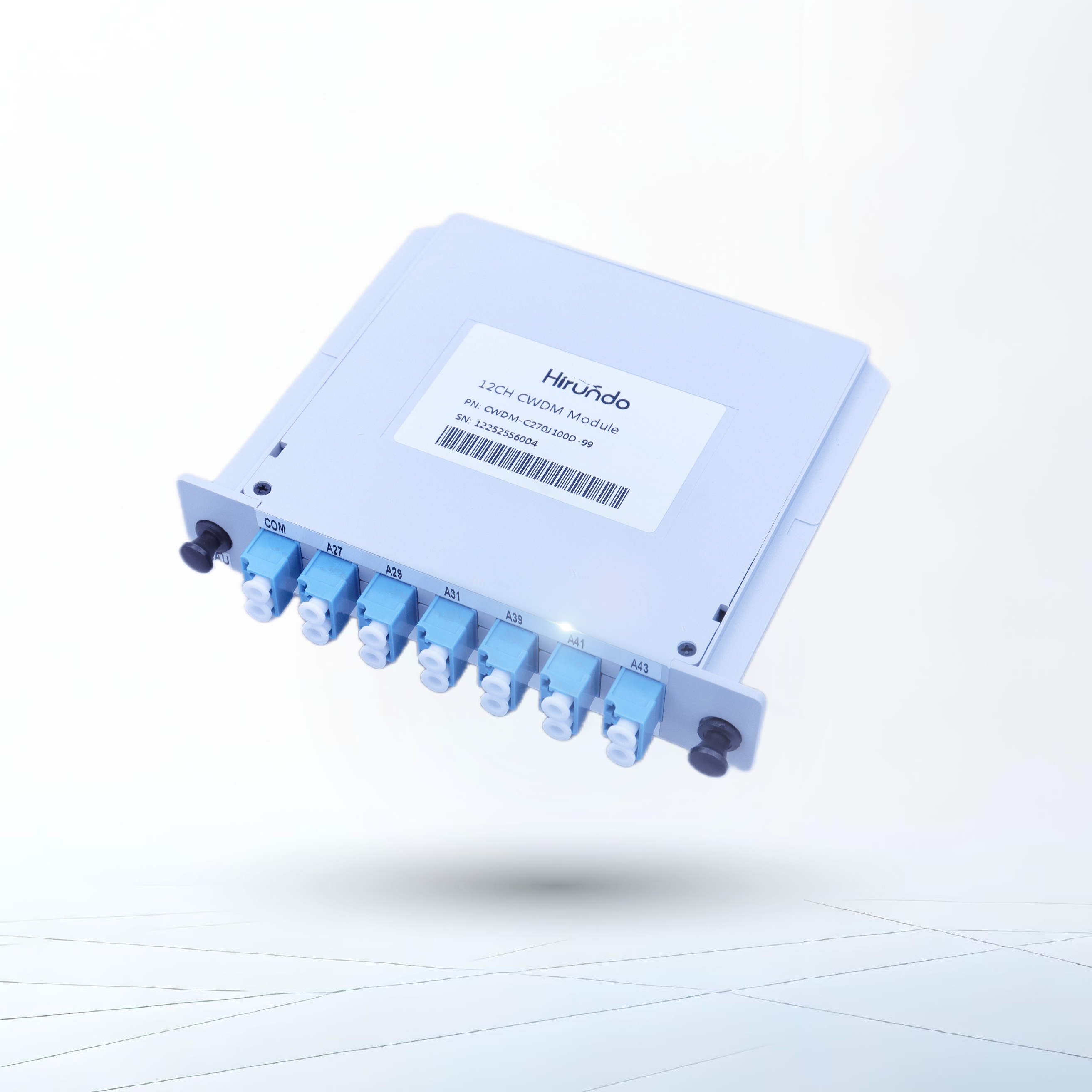

粗波分复用

通道:

连接头类型:

光纤类型:

封装方式:

工作波长:

概述规格图册技术数据

粗波分复用（CWDM）是利用光复用器将不同波长的光信号复用到单根光纤中进行传输。在链路接收端，光复用器将光纤中的混合信号分解成不同波长的信号，并连接到相应的接收设备。它可以节省光纤资源和网络建设成本，并解决光纤短缺和多业务透明传输的问题。

产品规格

CWDM ModulePN:CWDMM-XOxxXX(CWDMM+9 Code+2 Serial Number)

规格

参数		规格			Unit
		4CH	8CH	16CH
工作波长		1260-1620			nm
通道波长		1270~16101271~1611			nm
通道间隔		20			nm
通道带宽(@-0.5dB bandwidth)		≥13			nm
插损		≤1.5	≤2.5	≤3.5 ≤4.5	dB
隔离度	Adjacent	≥30			dB
	Non-adjacent	≥40			dB
插入损耗温度敏感性		≤0.5			dB
带宽		≤0.5			dB
波长温度偏移		≤0.002			nm/℃
偏振相关损耗		≤0.2			dB
偏振模色散		≤0.1			ps
方向性		≥50			dB
回损		≥45			dB
最大功率操控		300			mW
工作温度		-10~+70			℃
储存温度		-40~+85			℃
封装尺寸		L100×L80×H10		L120×L80×H18	mm
