紧凑型粗波分复用器（CCWDM）

通道:

波长:

类型:

封装方式:

光纤类型:

概述规格图册技术数据

紧凑型粗波分复用器（CCWDM）相比传统CWDM具有封装尺寸小、插入损耗低等优点，能够有效解决光纤短缺和多业务透明传输等问题，主要应用于城域网汇聚层和接入层，且搭建和运行时间短。由于其成本低、功耗低、体积小等诸多优势，CCWDM是一种低成本、高性能的传输解决方案，已被广泛应用于城域传输领域。

规格信息

CCWDM-XXXXXxxxxxX(CCWDM+9Code+2 Serial Number)

规格

参数		Unit	规格
			4CH	8CH	8+E1CH	8+E2CH	18CH
工作波长		nm	1260-1620
通道波长		nm	1270~1610/1271~1611
通道间隔		nm	20
通道通带(@-0.5dB)	Channel Port	nm	≥13
	UPG	nm	——	——	1310±50	1260~1458	——
插损		dB	≤1.0	≤1.5	≤1.5	≤1.5	≤3.0
隔离度	Adjacent	dB	≥30
	Non-adjacent	dB	≥40
	UPG	dB	≥15
插入损耗温度敏感性		dB	≤0.5
带宽		dB	≤0.5
波长温度偏移		nm/℃	≤0.002
偏振相关损耗		dB	≤0.2
偏振模色散		ps	≤0.1
方向性		dB	≥50
回损		dB	≥45
最大功率		mW	300
工作温度		℃	-40~+85
储存温度		℃	-40~+85
封装方式		mm	L44×L25×H6				L50×L50×H6

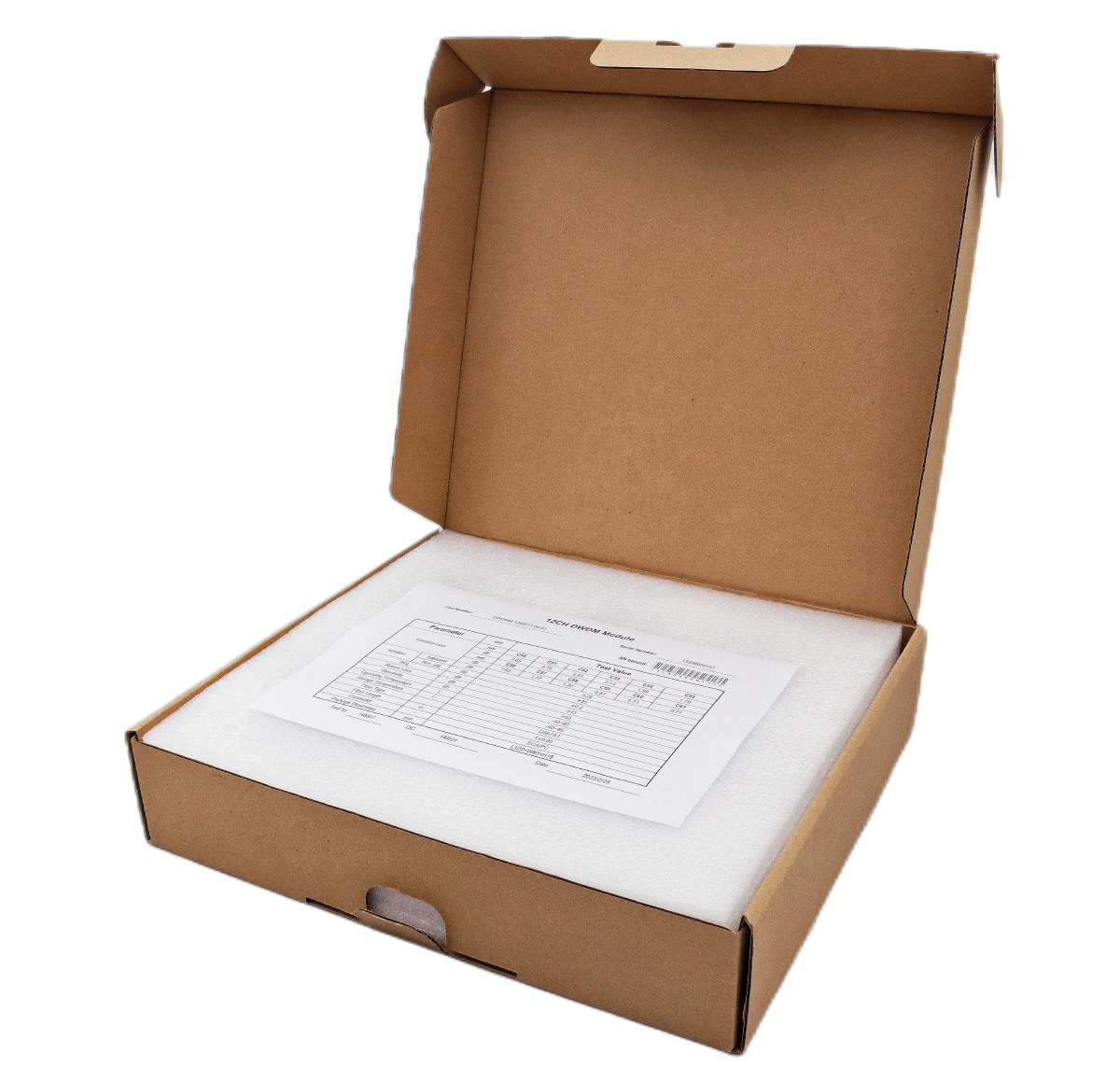

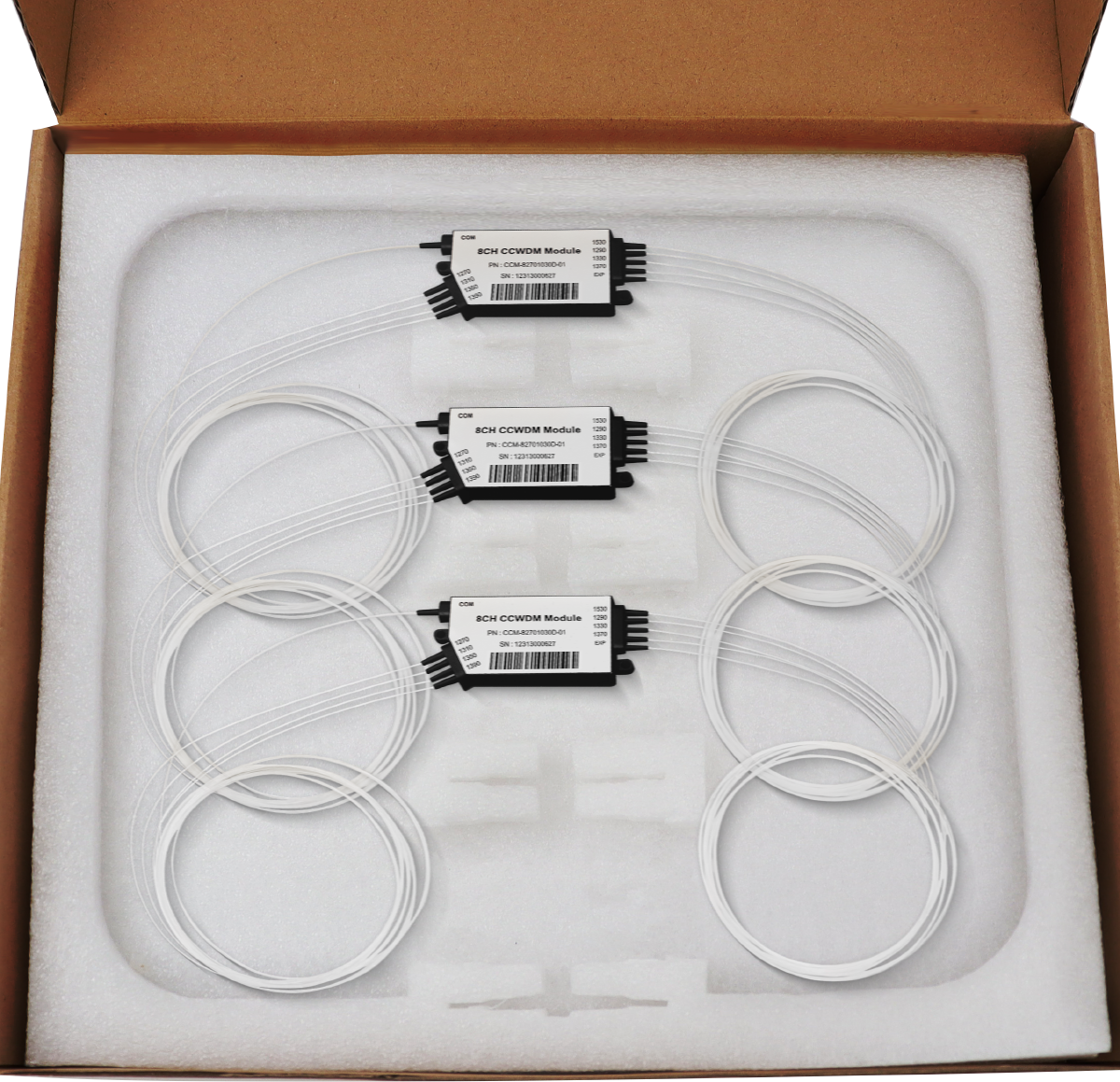

图册
