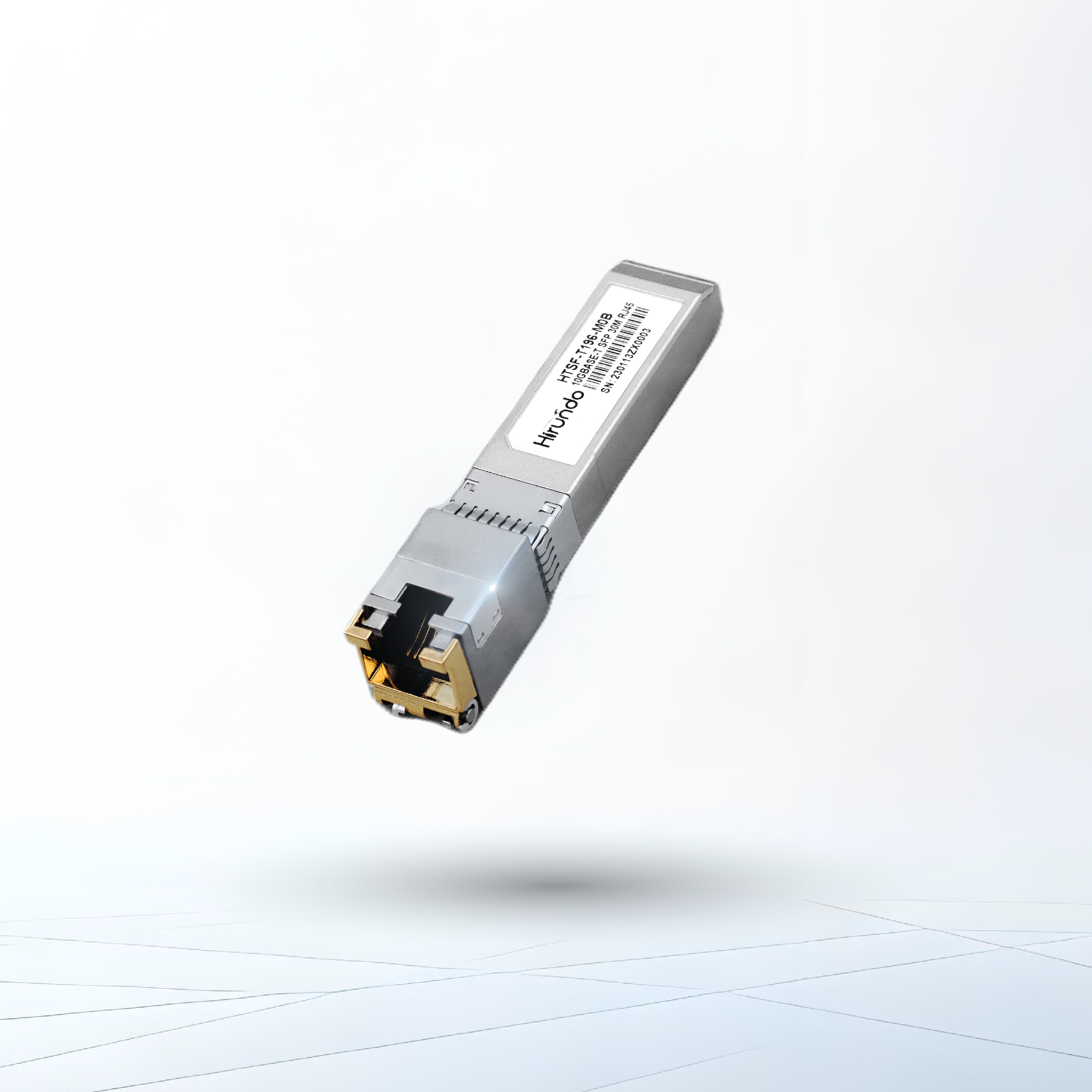

这是一款非常紧凑的 10Gb/s 光收发器模块，适用于 10Gb/s 串行光通信应用。它可将 10Gb/s 串行电信号转换为 10Gb/s 光输出信号，并将 10Gb/s 光输入信号转换为 10Gb/s 串行电信号。高速 10Gb/s 电接口完全符合 SFI 规范。高性能 1270～1610nm CWDM DFB 发射器和高灵敏度 PIN 接收器为以太网应用提供了卓越的性能，传输距离可达 10km。该 SFP+ 模块符合 SFF-8431、SFF-8432 和 IEEE 802.3ae 10GBASE-LR 标准。数字诊断功能可通过符合 SFF-8472 规范的双线串行接口实现。完全符合 SFP 标准的外形尺寸使其支持热插拔、易于光端口升级且电磁干扰低。

产品规格

规格

参数	Symbol	Min.	Typical	Max.	Unit	Note
供应电压	Vcc	3.135		3.465	V
供电电流	Icc			380	mA
功耗	P			1.5	W
发射机部分:
输入差分阻抗	Rin		100		Ω	1
发射机输入单端直流电压容差（参考 VeeT）	V	-0.3		4	V
差分输入电压摆幅	Vin,pp	180		700	mV	2
发射禁用电压	VD	2		Vcc	V	3
Transmit Enable Voltage	VEN	Vee		Vee+0.8	V
接收器部分：
单端输出电压容差	V	-0.3		4	V
接收机输出差分电压	Vo	300		850	mV
接收输出上升和下降时间	Tr/Tf	30			ps	4
LOS Fault	VLOS fault	2		VccHOST	V	5
LOS Normal	VLOS norm	Vee		Vee+0.8	V	5
