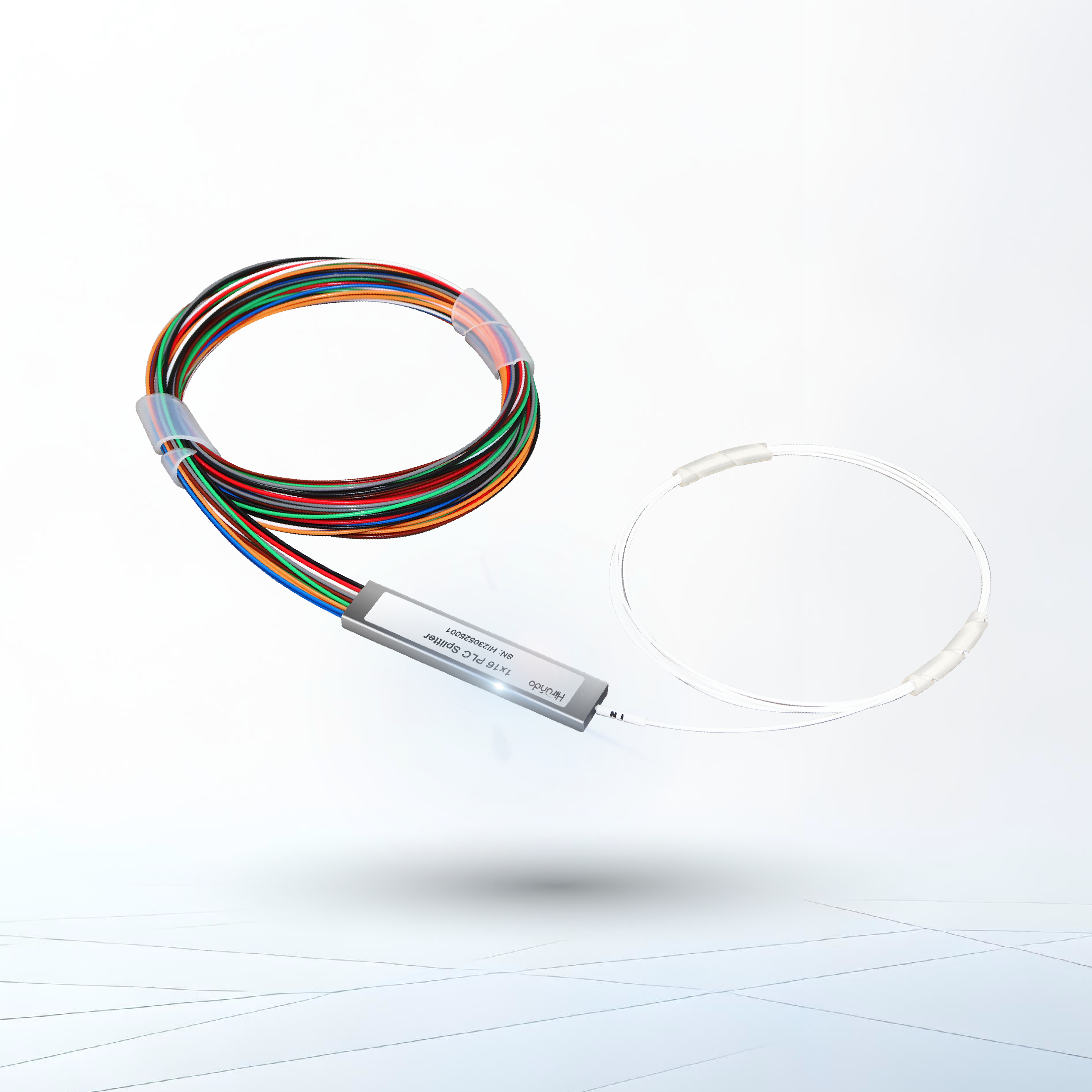

华瑞高的平面波导光分路器（PLC分路器）是一种基于石英基板的集成波导光功率分配器件。它适用于无源光网络（EPON、BPON、GPON等）和FTTX网络，用于连接本地终端和终端设备，实现光信号分流。PLC分路器是光纤链路中最重要的无源光器件之一，具有一个或多个输入端和若干输出端。光纤阵列最重要的三个组件是输入端、输出端和芯片。这三个组件的设计和组装对PLC分路器的稳定正常运行至关重要。

产品规格

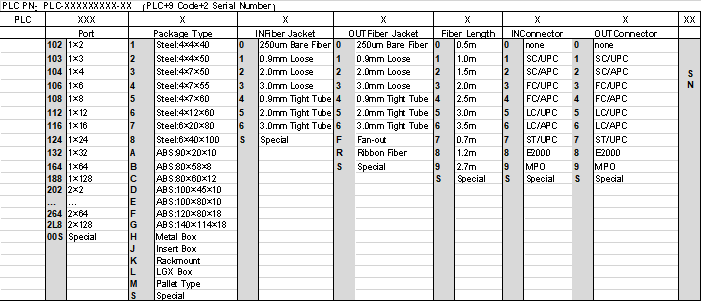

PLC PN:PLC-XOXXXX-XX(PLC+9Code+2 Serial Number)

规格

1×N 光分路器

参数	Unit	Specifications
参数	Unit	1×2	1×4	1×8	1×16	1×32	1×64	1×128
工作波长	nm	1260~1650
光纤类型		G657A1 or Customize
插损	dB	3.8/4.0	7.2/7.4	10.3/10.7	13.5/13.7	16.5/16.9	20.5/21	23.8/24.2
一致性	dB	≤0.4	≤0.6	≤0.8	≤1.0	≤1.5	≤2.0	≤2.5
偏振相关损耗	dB	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3	≤0.4	≤0.4
波长相关损耗	dB	≤0.5	≤0.5	≤0.5	≤0.5	≤1.0	≤1.0	≤1.0
回损	dB	≥55
可靠性	dB	≥55
光纤长度	m	1.5
温度可靠性	dB	≤0.5
光平均功率	mW	500
工作温度	℃	-40~+85
储存温度	℃	-40~+85

1×N PLC Splitter Table2

参数	Unit	Specifications
工作波长	Unit	1×3	1×6	1×12	1×24	1×48
光纤类型	nm	1260~1650
插损		G657A1 or Customize
一致性	dB	6.1	9.0	12.5	15.5	18.4
偏振相关损耗	dB	≤0.5	≤0.6	≤1.0	≤1.5	≤1.8
波长相关损耗	dB	≤0.25	≤0.25	≤0.3	≤0.3	≤0.4
回损	dB	≤0.5	≤0.5	≤0.5	≤1.0	≤1.0
可靠性	dB	≥55
光纤长度	dB	≥55
温度可靠性	m	1.5
光平均功率	dB	≤0.5
工作温度	mW	500
储存温度	℃	-40~+85
Storage Temperature	℃	-40~+85

1×N PLC Splitter Table3（Multi-Mode Fiber）

参数	Unit	Specifications
工作波长	Unit	1×2	1×3	1×4	1×6	1×8	1×16
光纤类型	nm	650~1350, or On Request
插损		50/125 or 62.5/125 um Multi-Mode Fiber
一致性	dB	3.7	5.8	7	9.4	10.5	14
偏振相关损耗	dB	≤0.6	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8
波长相关损耗	dB	≤0.1	≤0.1	≤0.1	≤0.1	≤0.1	≤0.15
回损	dB	≥40 or On Request
可靠性	dB	≥50
光纤长度	m	1.5 or On Request
温度可靠性	dB	≤0.5
光平均功率	mW	500
工作温度	℃	-40~+85
储存温度	℃	-40~+85

2×N PLC Splitter Table4

参数	Unit	Specifications
工作波长	Unit	2×2	2×4	2×8	2×16	2×32	2×64	2×128
光纤类型	nm	1260~1650
插损		G657A1 or Customize
一致性	dB	3.9/4.2	7.3/7.6	10.5/11	14.4/14.6	17.4/17.9	21/21.5	24.5/25
偏振相关损耗	dB	≤0.6	≤1.0	≤1.2	≤1.5	≤1.8	≤2.2	≤2.5
波长相关损耗	dB	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3	≤0.4	≤0.4
回损	dB	≤0.5	≤0.5	≤0.5	≤0.5	≤1.0	≤1.0	≤1.0
可靠性	dB	≥55
光纤长度	dB	≥55
温度可靠性	m	1.5
光平均功率	dB	≤0.5
工作温度	mW	500
储存温度	℃	-40~+85
Storage Temperature	℃	-40~+85
