熔融双锥 WDM 耦合器 - 华瑞高光通信设备 - 专业制造商与解决方案提供商

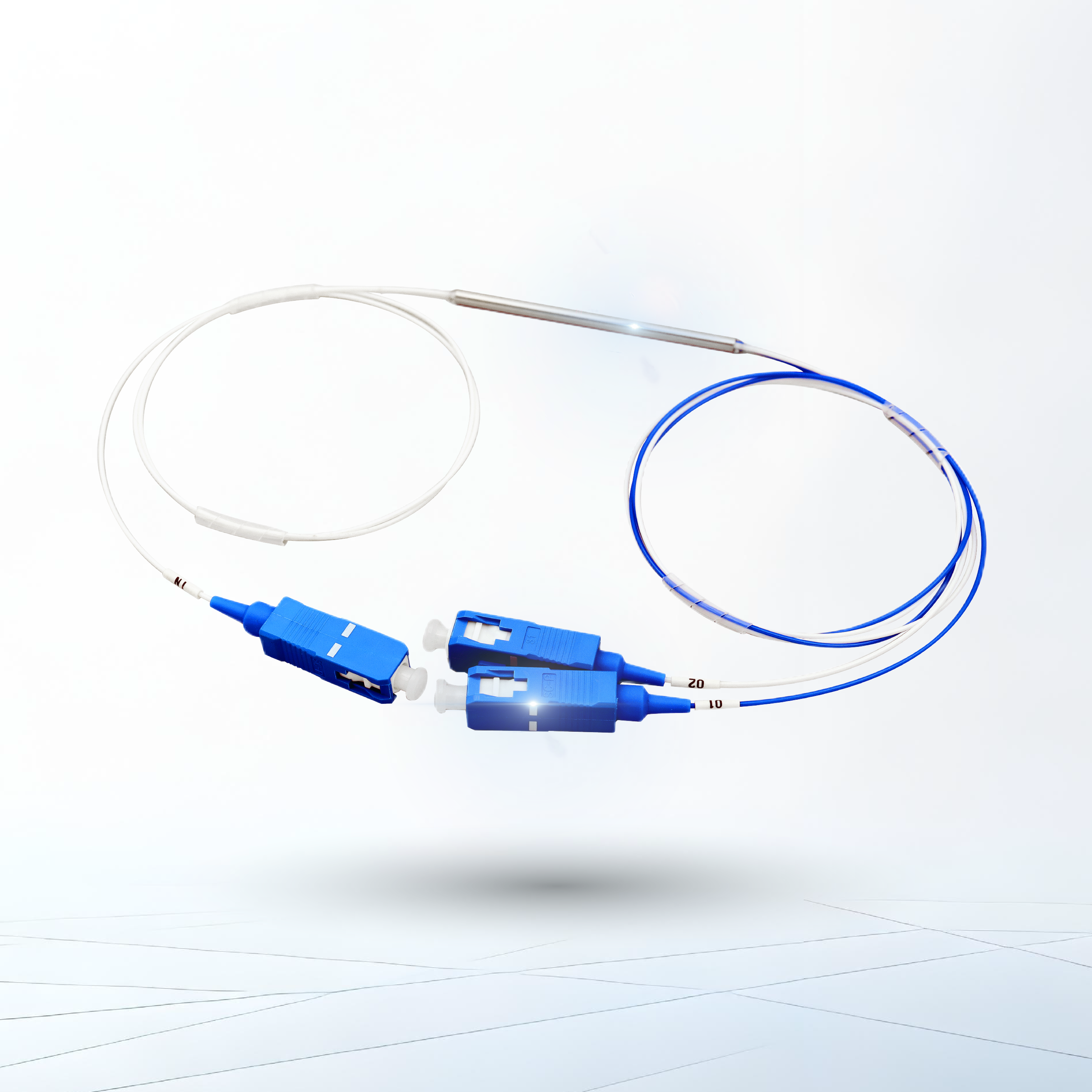

华瑞高的熔融双锥 WDM 耦合器能够有效地合并和分离来自两个波长区间的单模信号。它支持多种波长的分光和合成波（例如 1310/1550nm、1064/1310nm、1310/1480nm、980/1550nm）。基于熔融锥形技术，这些复合器具有更宽的工作波长和更低的损耗。此外，该复合器可制成尾纤裸光纤、0.9mm 外皮、2mm 或 3mm 松套管型，并可配备多种类型的连接器。

产品规格

FBW (Fused WDM)PN:FBW-XXXXXXX-XX(FBW+7 Code+2 Serial Number)

规格

参数		980/1550		1310/1550				1480/1550
操作波长(nm)		980 &1550		1310 &1550				1480 &1550
工作带宽(nm)		+/-10/20		+/-15				+/-5
光纤	Common port & Pump port	Corning Hi1060flex or OFS BF05635-02		SMF-28e
	Signal port
级别		P	A	P		A		P	A
插损(dB)		≤0.15	≤0.25	≤0.2		≤0.3		≤0.3	≤0.35
隔离度(dB)		≥20	≥18	≥17		≥16		≥15	≥14
PDL(dB)		≤0.05	≤0.1	≤0.05		≤0.1		≤0.1	≤0.1
回损(dB)		≥50
方向性(dB)		≥50
工作温度(℃)		-40~+85
储存温度(℃)		-40~+85
*备注：1.插入损耗测试未使用连接器。 2.其他规格可根据客户要求定制。

封装信息
配置		1x2 or 2x2
光纤长度		1m , or others on request
尾纤类型		250um bare fiber			900um loose tube		900um/2mm/3mm loose tube
尺寸(mm)		Ø3.0xL54			Ø3.0xL54		L90xW20xH10
