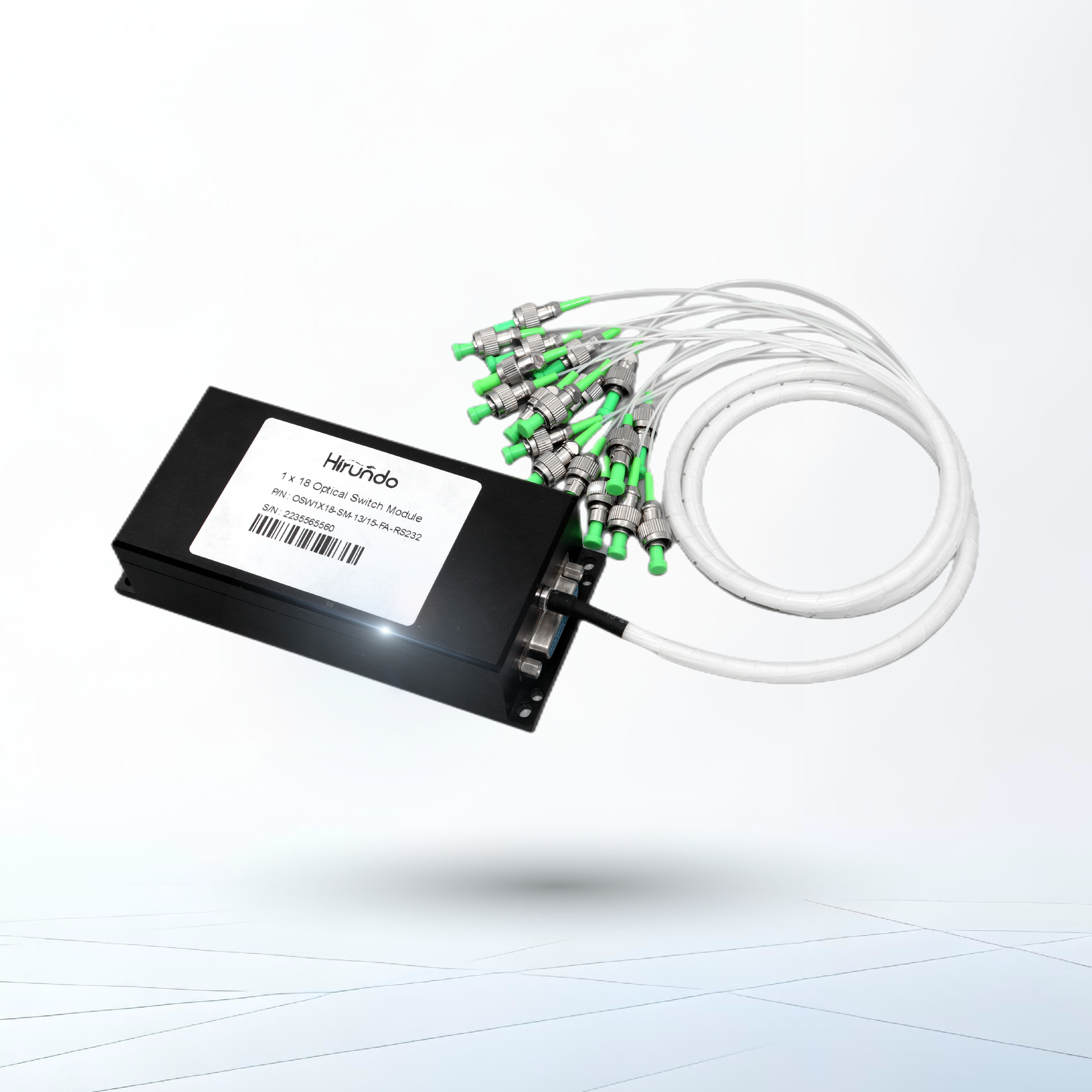

1xN / MXN机械光开关器件

套管类型:

类型:

波长:

连接头:

电压:

华瑞高光子1xN / MXN机械光开关器件,具有插入损耗极低,体积小等特点,是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件。纤小的封装更易于集成进高密度的光通信系统中。

产品特性
·低插入损耗
·波长范围宽
·低信道串扰
·高稳定性,高可靠性
·光路无胶
·锁定与非锁定



产品应用
·实验室研发
·监控系统
·动态配置分插复用OADM
·城域网(MAN)
·网络安全与监控
产品规格
SW (Switch PN:SW-XXxX(SW+11 Code+2 Serial Number)
A B C D E F G
光纤类型 工作电压 控制类型 测试波长 套管类型 光纤长度 连接头类型
(含连接头)
SM: 3: L: 850: 25: 05: OO: None
SM,9/125 3V 锁定 850nm 250um 0.5m±5cm FP: FC/PC
M5: 5: N: 1310: 90: 10: FA: FC/APC
MM,50/125 5V 非锁定 1310nm 900um 1.0m±5cm SP: SC/PC
M6: 8513: X: 15: SA: SC/APC
MM,62.5/125 850/1310nm Others 1.5m±5cm STP: ST/PC
X: 1550: X: LP: LC/PC
Others 1550nm Others LA: LC/APC
1315: DLP: Duplex
1310/1550nm LC/PC
X: X: Others
Others
规格

参数

规格

Unit

通道

1<N≤12

16<N≤32

32<N≤64

64<N≤128



插损

≤1.0

≤1.0

≤1.5

≤2.0

dB

波长范围

850±40 or 1260-1650

nm

测试波长

850 or 1310/1550

nm

串扰

MM≥35 SM≥55

dB

回损

MM≥30 SM≥50

dB

偏振相关损耗

≤0.05

dB

波长相关损耗

≤0.25

dB

温度相关损耗

≤0.25

dB

可靠性

≤0.02

dB

电源

5 or 12

V

寿命

≥107

Times

切换时间

≤8

ms

电源

500

mW

工作温度

-20 ~ +70

℃

储存温度

-40 ~ +85

℃

封装尺寸

1<N≤12(135×64×32)

12<N≤16(184×78×36)

16<N≤32(140×77.5×64)

31<N≤88(184×156×66)

88<N≤128(184×220×66)

mm
