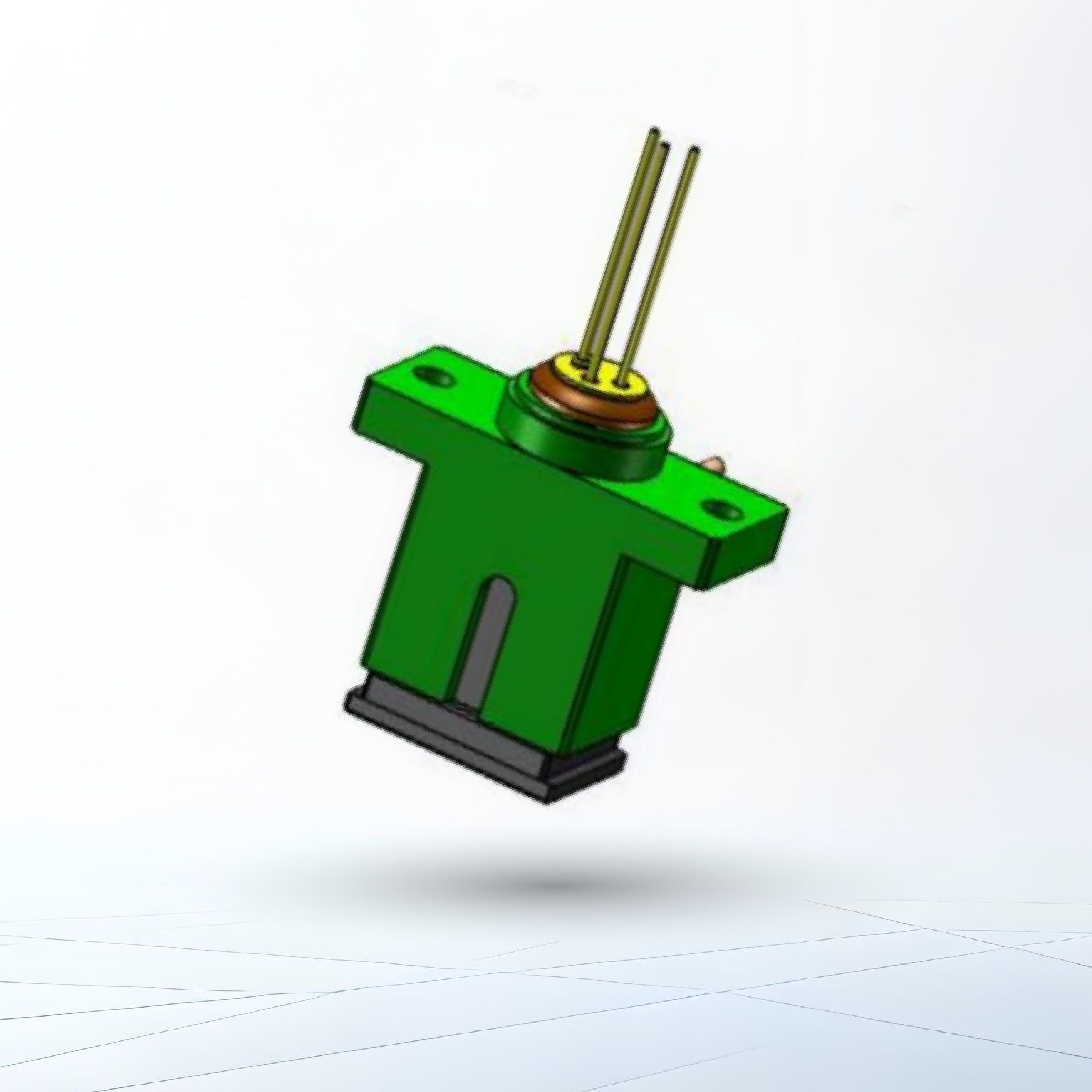

可插拔式PD检测器

波长:

光纤类型:

针脚:

连接头:

电压:

概述规格图册技术数据

双芯尾纤结构能够将一部分光传输到探测器，其余部分光传输到另一根光纤。可用于WDM网络监控、光纤放大器、光开关等。

产品规格

PPD PN:PPD-XXXXXX-XX(MTPD+8 Code+2 Serial Number)

规格

参数	Symbol	测量情况	Min.	Type	Max.	Unit
光波长范围	λ		1100		1650	nm
光谱响应度	R	VR= 5V λ=1310nm	0.85	0.88	—	A/W
光谱响应度	R	VR= 5V λ=1550nm	0.9	0.95	—	A/W
回损	RL	λ=1310nm	—	45	—	dB
回损	RL	λ=1550nm	—	40	—	dB
暗电流	Id	VR= 5V 25℃	—	—	1	nA
电容	C	VR= 5V F=1MHz	—	0.5	0.7	pF
-3dB带宽	BW	RL=50 Ω	2	—	—	GHz
反向击穿电压	VBR	IR=10uA	35	—	—	V
增益平坦度	f1	47MHz~862MHz		±0.5		dB
二阶互调失真	IMD2	Note 1	—	-70	—	dBc
三阶互调失真失真	IMD3	Note 2	—	-80	—	dBc
ESD	—		300	—	—	V
